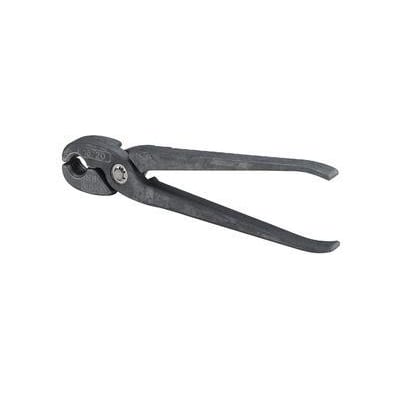

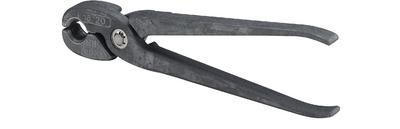

Viega Montagetang, 16 - 20, stål/blank

Viega Montagetang

Viega montagetang er designet til sikker og hurtig bearbejdning af presfittingsystemer. Den er strømningsoptimeret til drikkevandsinstallationer iht. DIN 1988 og DIN 50930-6 samt varmeinstallationer, kontrolleret iht. DVGW-arbejdsseddel W 534.

Presfittings

Med presteknologi opnås sikker og hurtig bearbejdning uden kalibrering af rørender i alle dimensioner. Dyr udvidelse og kalibrering af rørender er overflødig, hvilket reducerer monteringstiden. Kombinationen af strømningsoptimerede radier og minimale tværsnitsindsnævringer sikrer lave tryktab i pressystemer til flerlagsrør. Dette giver mulighed for mindre dimensionering af drikkevandsinstallationer og reducerer ledningsvolumen.

SC-Contur

Alle størrelser er udstyret med SC-Contur, hvilket gør fittings, der ved en fejl ikke er blevet presset under monteringen, synlige ved fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14, og garanterer utæthed ved manglende presning.

Ved tæthedsprøvninger med vand kan Viega registrere upressede fittings i trykområdet fra 0,1 MPa – 0,65 MPa, og ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa – 0,3 MPa.

Mærkning

• Grøn prik på prestilslutningen

Rør

• Raxofix-PE-Xc/Al/PE-Xc: formstabilt, ilttæt iht. DIN 4726, grå
• Raxofix-PE-Xc: fleksibelt, sort

Dimensioner

Presfittings og rør:

• Raxofix-PE-Xc/Al/PE-Xc: d 16/20/25/32/40/50/63
• Raxofix-PE-Xc: d 16/20

Anvendelsesområder PE-Xc/Al/PE-Xc

• Drikkevand
• Varme
• Regnvand
• Trykluft

Anvendelsesområder PE-Xc

• Regnvand
• Drikkevand

I tilfælde af anvendelse til andre end de beskrevne anvendelsesområder, kontakt Viega Service Center for at afstemme materialer.

Driftsbetingelser

Drikkevandsinstallationer:

• Driftstemperatur max. 70 °C
• Driftstryk max. 1,0 MPa

Varmeinstallationer:

• Driftstemperatur max. 80 °C
• Driftstryk max. 1,0 MPa

Blandede installationer er tilladt uafhængigt af strømningsretningen.

Bemærkninger

DVGW-godkendelsen gælder kun for anvendelse af originale dele fra Viega – montering af fremmede dele er ikke tilladt. Rørene svarer til anbefalingerne i KTW (Kunststoffe im Trinkwasser – kunststoffer i drikkevandet) fra den tyske miljøstyrelse og kravene i DVGW-arbejdsseddel W 270.

Kan også monteres utilgængeligt uden begrænsninger iht. VOB-C, punkt 3.2.7. Reklamationsret og ZVSHK-aftale om ansvarsovertagelse.

Tilladelser

Raxofix-PE-Xc/Al/PE-Xc-rør og Raxofix-PE-Xc-rør:

• DVGW-reg.-nr. DW-8501BU0124

Anvendelse af presværktøj

Funktionssikkerheden på Viega presfittingsystemer afhænger af, at de anvendte presmaskiner og presværktøj er i perfekt stand. Vi anbefaler at bruge Viega presværktøj og få det kontrolleret regelmæssigt af autoriserede servicecentre.

Tekniske data

Detaljeret information og tekniske data findes i download-området på Viegas hjemmeside: www.viega.dk.
