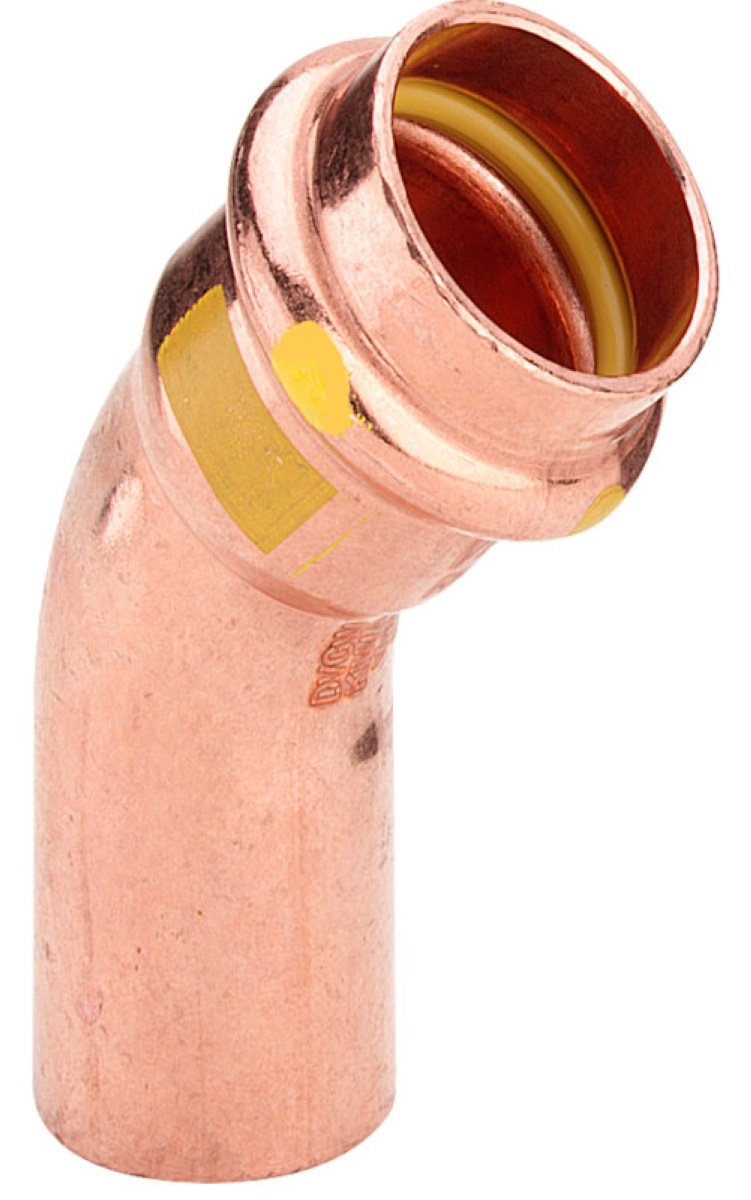

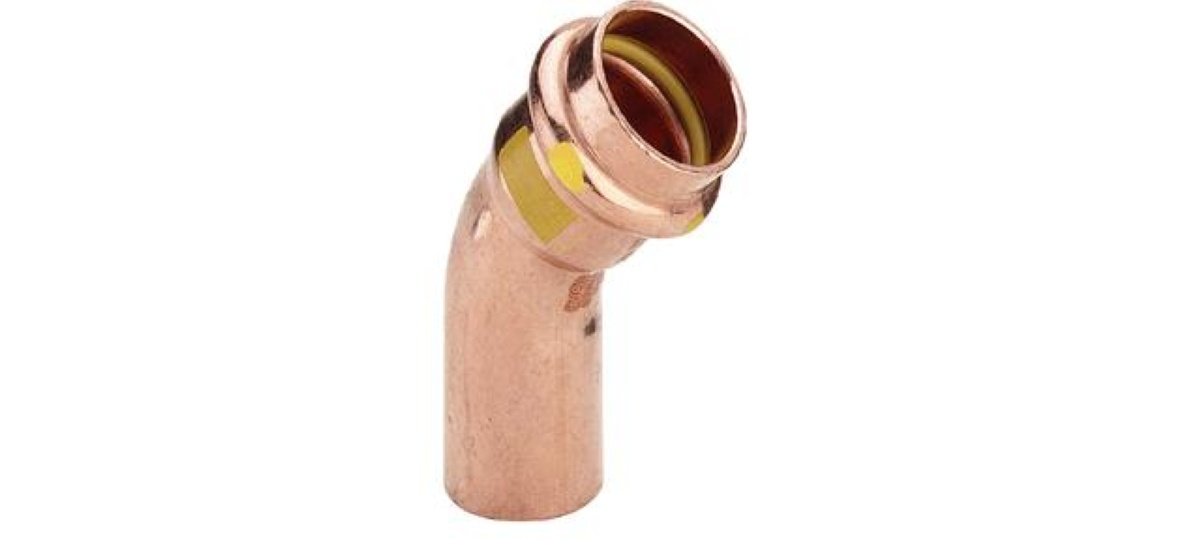

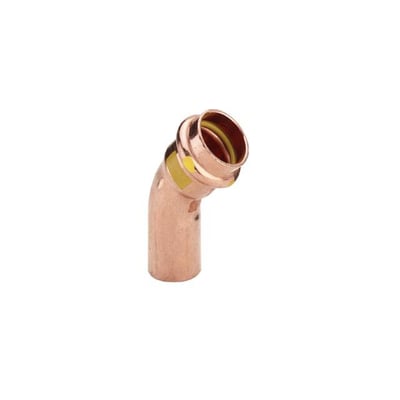

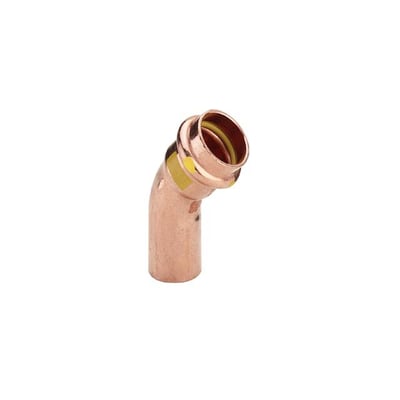

54 mm Profipress G bøjning 45°

Presfittingsystem med presfittings og rør af kobber iht. DIN EN 1057 og DVGW-arbejdsseddel GW 392, egnet til:•Gasser iht. DVGW-arbejdsseddel G 260 i gasinstallationer iht. DVGW-TRGI 2008 (DVGW-arbejdsseddel G 600) / DVFG-TRF 2012•Flaskegas i gasfasen til husholdning og industrielle anvendelser, kontrolleret iht. DVGW-arbejdsseddel G 5614•Fyringsolierørledninger til fyringsolie iht. DIN 51603-1•Dieselolieledninger til dieselolie som suge- og trykledninger iht. DIN EN 590 under hensyntagen til den almene byggemyndighedsgodkendelse Z-38.4-71PresfittingsAlle størrelser er med SC-Contur – fittings, der ved en fejl ikke er blevet presset ved monteringen bliver klart synlige ved fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel G 5614, pkt. 4.4.1, fitting garanteret utæt ved manglende presning.Ved tæthedsprøvninger med vand kan Viega registrere upressede fittings i trykområdet fra 0,1 MPa - 0,65 MPa, ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa - 0,3 MPa.MærkningGul prik, gul firkant og påskriften Gas MOP 5 / GT1PakningerHNBR, gulDimensioner/materialeStandardstørrelser: d 12, 15, 18, 22, 28, 35, 42, 54 af kobberXL-størrelser: d 64,0 af kobberPresfitting med gevindtilslutning d 12-54 af rødgodsXL-presfitting med gevindtilslutning d 64,0 af kobberAnvendelsesområderNaturgas/flaskegasFyringsolie/dieselolie (d 12-54)BemærkTil anvendelse i installationer til gas- fyringsolie- og dieselolieanlæg er det kun de Viega kobber- og rødgods-presfittings, der er mærket med en gul firkant og med Gas MOP 5 / GT1, der er tilladt!I tilfælde af anvendelse til andre end de beskrevne anvendelsesområder skal der tages kontakt til Viega Service Center for at afstemme materialer.DriftsbetingelserGas- og flaskegasinstallationer•Drifts- og omgivelsestemperatur T = -20 °C til +70 °C•Driftstryk pmax = 0,5 MPa•Driftstryk ved HTB-krav 650 °C/30 minutter ved max. 0,1 MPa (1 bar)Fyringsolie- og dieselolieinstallationer•Driftstemperatur Tmax = 40 °C•Driftstryk -0,05 bis + 0,5 MPaTilladelserProfipress G (d 12-54)•DVGW-reg.-nr. DG-4550AU0070Profipress G XL (d 64,0)•DVGW-reg.-nr. DG-8531BR0258Anvendelse af presværktøjFunktionssikkerheden på Viega presfittingsystemer afhænger først og fremmest af, at de presmaskiner og det presværktøj, der anvendes, er i perfekt stand. Til fremstilling af presfittings anbefaler vi derfor at bruge Viega presværktøj og at få dette presværktøj kontrolleret regelmæssigt af autoriserede servicecentre.Tekniske dataPresfittings og komponenter bliver kontinuerligt forbedret. Ved behov kan de aktuelle Z- og indbygningsmål ses i download-området på Viegas hjemmeside: www.viega.dk.
