KNX CO2-temp-fugt føler

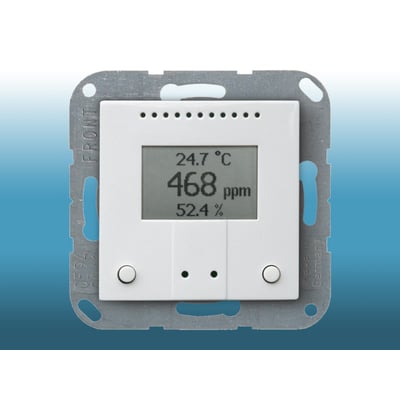

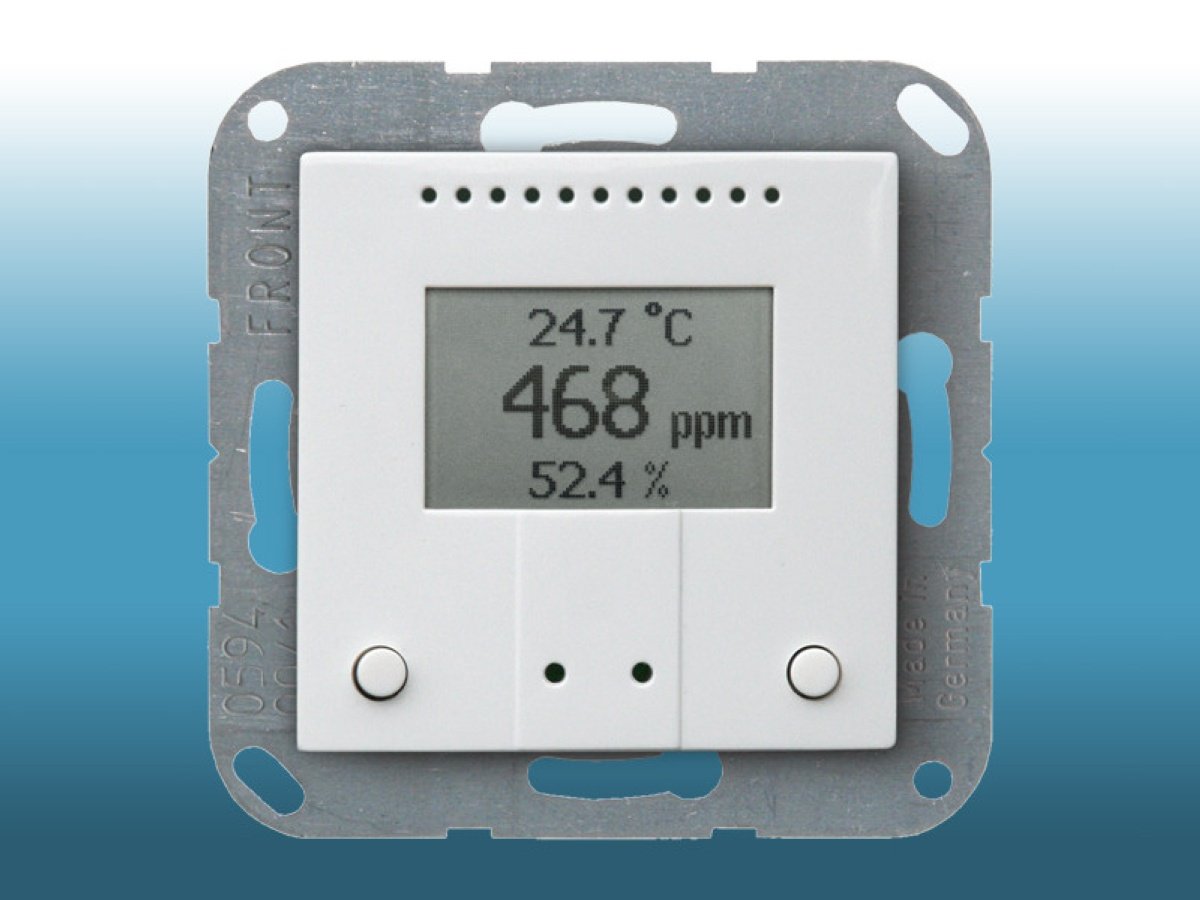

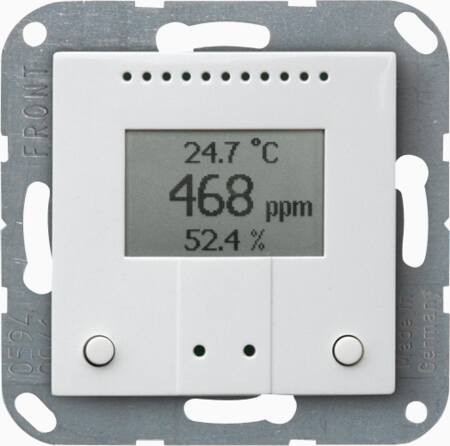

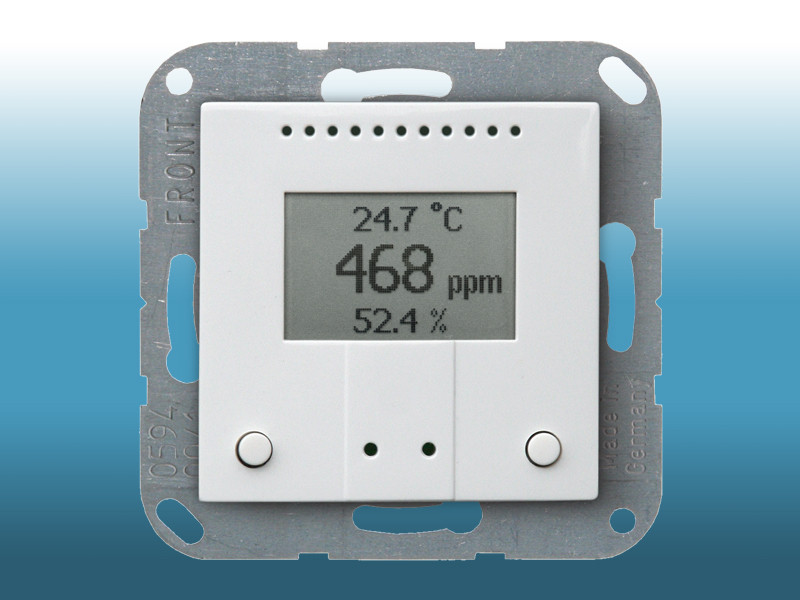

KNX AQS/TH-B-UP indendørs sensoren måler CO2-koncentration, temperatur og fugtighed, og beregner dugpunktet. Sensoren kan modtage eksternt målte værdier via bussen og behandle dem med egne data til generelle værdier (blandede værdier, f.eks. rumsgennemsnit).

KNX AQS/TH-B-UP har to trykknapper, der kan bruges til ændring af omgivelsestemperaturen (målværdi), til skift mellem dag og nat eller som programmerbare busknapper. Den leverer elleve koblingsudgange med indstillelige tærskelværdier. Omkoblingsudgange og yderligere kommunikationsobjekter kan forbindes med AND og OR logiske porte. Derudover kan en integreret aktiveringsvariabel komparator sammenligne input og output værdier, der modtages via kommunikationsobjekter.

Integrerede PI-controllere tillader styring af ventilation (afhængigt af CO2-koncentration og luftfugtighed) og et varme-/kølesystem (afhængigt af temperaturen). KNX AQS/TH-B-UP kan sende en advarsel til bussen, så snart området med optimal komfort (ifølge DIN 1946) overskrides.

Det integrerede display viser egne værdier og data modtaget fra bussen (f.eks. dato, klokkeslæt). Huset er designet til en ramme af omstillingsserien, der er installeret i bygningen og dermed integreres i indretningen.

Funktioner og egenskaber

• Måling af CO2-koncentration, temperatur og luftfugtighed (absolut, relativ) samt beregning af dugpunkt.
• Blandede værdier fra egne målte værdier og eksterne værdier (proportioner kan indstilles i procent).
• Visning af 1-3 rækker (egne værdier eller værdier modtaget fra bussen) eller visning af temperaturregulering.
• 2 trykknapper, der kan konfigureres som bus-trykknap eller til at ændre omgivelsestemperatur og skifte mellem dag/nat tilstand.
• PI-controller til opvarmning (et eller to trin) og køling (et eller to trin) afhængigt af temperatur.
• Indstilling af målværdi for dag, nat og frost/varmebeskyttelse (mens vinduerne er åbne).
• PI-regulator til ventilation afhængig af fugtighed og CO2-koncentration: affugtning/befugtning (et trin) eller affugtning (et eller to trin).
• 11 skifteudgange med indstillelige tærskelværdier (tærskelværdier kan indstilles efter parameter eller via kommunikationsobjekter).
• 8 AND og 8 OR logiske porte med hver 4 indgange. Hver skiftehændelse samt 8 logiske indgange (i form af kommunikationsobjekter) kan bruges som input til logiske porte. Udgangen fra hver gate kan eventuelt konfigureres som 1 bit eller 2 x 8 bit.
• 2 aktivering variable komparatorer for udgang af minimum, maksimum eller gennemsnitlige værdier, hver med 5 indgange (for værdier modtaget via kommunikationsobjekter).
• Konfigurationen gennemføres ved hjælp af KNX software ETS.

Teknisk data

• Hus: Plastmateriale (delvis lakeret)
• Farver: Hvidglans (svarende til RAL 9016 Traffic White), aluminium mat, anthracit mat, rustfrit stål. Særlige farver på forespørgsel.
• Montering i væggen (i stik Ø 60 mm, 42 mm dyb).
• Beskyttelseskategori: IP 20
• Dimensioner: Bolig ca. 55 × 55 (B × H, mm), monteringsdybde ca. 15 mm, bundplade ca. 71 × 71 (B × H, mm)
• Samlet vægt: ca. 72 g
• Omgivelsestemperatur: Drift -10 + 50 °C, opbevaring -20 + 60 °C
• Omgivende luftfugtighed: max. 95% RH
• Driftsspænding: KNX bus spænding
• Bus nuværende: maks. 10 mA
• Dataudgang: KNX +/- busstikstik
• Kommunikationsobjekter: 253
• Måleområde CO2: 0 - 2000 ppm
• Måleområde temperatur: -10 + 50 °C
• Måleområde fugtighed: 0 - 95%
