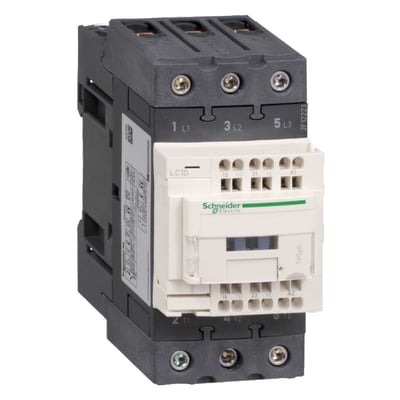

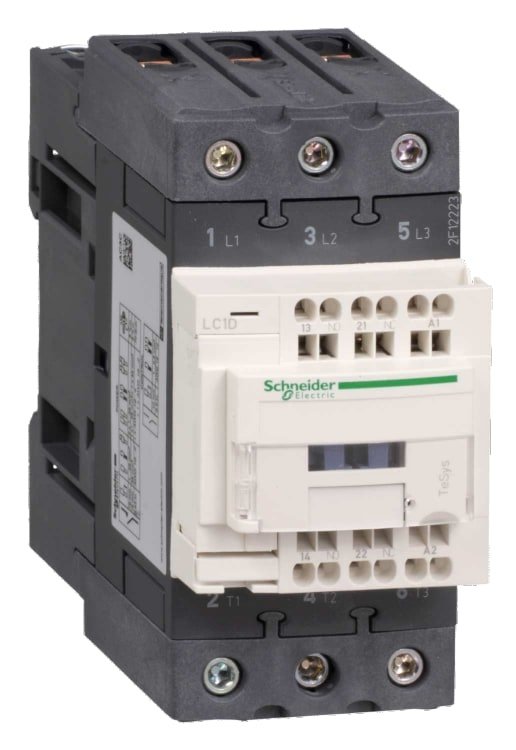

Kontaktor LC1D40A3MD 40A 3P+1sl+1br 220V DC

TeSys D kontaktor 3pt3 NO) AC-3 <= 440 V 40A, 220 V DC kul. produktsortiment: TeSys d - sortiment: TeSys - produktnavn: TeSys D - Produkttype: kontaktor - enhedens korte navn: LC1D - til kobling af: motor kontrol, resistive load - Anvendelseskategori: AC-1, AC-3 - polbeskrivelse: 3P - pole kontakt composition: 3 NO - Nominel driftsspænding: <= 300 V DC til effekt kreds, <= 690 V AC 25...400 Hz til effekt kreds - Nominelt strømforbrug: 40 A (<= 60 °C) ved <= 440 V AC AC-3 til effekt kreds, 60 A (<= 60 °C) ved <= 440 V AC AC-1 til effekt kreds - motoreffekt i kW: 11 kW ved 220...230 V AC 50/60 Hz AC-3, 18.5 kW ved 380...400 V AC 50/60 Hz AC-3, 22 kW ved 500 V AC 50/60 Hz AC-3, 30 kW ved 660...690 V AC 50/60 Hz AC-3 - motoreffekt i hp: 10 hp ved 200/208 V AC 50/60 Hz til 3 faser motorer, 10 hp ved 230/240 V AC 50/60 Hz til 3 faser motorer, 3 hp ved 115 V AC 50/60 Hz til 1 fase motorer, 30 hp ved 460/480 V AC 50/60 Hz til 3 faser motorer, 30 hp ved 575/600 V AC 50/60 Hz til 3 faser motorer, 5 hp ved 230/240 V AC 50/60 Hz til 1 fase motorer - auxiliary kontakt composition: 1 NO + 1 NC - overspændingskategori: III - traditionel udendørs termisk strøm: 10 A ved <= 60 °C til signalling strømkreds, 60 A ved <= 60 °C til effekt kreds - Mærkeslutteevne Irms: 140 A AC til signalling strømkreds i henhold til IEC 60947-5-1, 250 A DC til signalling strømkreds i henhold til IEC 60947-5-1, 800 A ved 440 V til effekt kreds i henhold til IEC 60947 - nominel modstand: 100 A 1 s signalling strømkreds, 120 A 500 ms signalling strømkreds, 140 A 100 ms signalling strømkreds, 165 A <= 40 °C 1 min effekt kreds, 320 A <= 40 °C 10 s effekt kreds, 72 A <= 40 °C 10 min effekt kreds, 720 A <= 40 °C 1 s effekt kreds - tilhørende sikringsstørrelse: 10 A gG til signalling strømkreds i henhold til IEC 60947-5-1, 80 A gG ved <= 690 V koordination type 1 til effekt kreds, 80 A gG ved <= 690 V koordination type 2 til effekt kreds - Isolationsspænding: 600 V til effekt kreds certifiseringer CSA, 600 V til effekt kreds certifiseringer UL, 600 V til signalling strømkreds certifiseringer CSA, 600 V til signalling strømkreds certifiseringer UL, 690 V til effekt kreds i henhold til IEC 60947-4-1, 690 V til signalling strømkreds i henhold til IEC 60947-1 - elektrisk holdbarhed: 1.4 Mcycles 60 A AC-1 på Ue <= 440 V, 1.5 Mcycles 40 A AC-3 på Ue <= 440 V - effekttab i pr. pol: 2.4 W AC-3, 5.4 W AC-1 - beskyttelsesdæksel: med - montagevejledning: plade, skinne - standarder: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508 - productcertificeringer: CCC, CSA, GOST, UL - tilslutningsklemmer: Kredsløbskontrol : fjederterminaler 1 kabel(er) 0.75...2.5 mm² - kabel stivhed: fleksibel - uden kabelende, Kredsløbskontrol : fjederterminaler 2 kabel(er) 0.75...2.5 mm² - kabel stivhed: fleksibel - uden kabelende - tilspændingsmoment: effekt kreds : 8 N.m - på EverLink BTR skrue konnektorer - kabel 25...35 mm² hexagonal 4 mm - driftstid: 16...24 ms åben, 42.5...57.5 ms lukning - safety reliability niveau: B10d = 1369863 kredsløb kontaktor med nominel belastning i henhold til EN/ISO 13849-1, B10d = 20000000 kredsløb kontaktor med mekanisk belastning i henhold til EN/ISO 13849-1 - mekanisk holdbarhed: 10 Mcyklus. Fordele: Tag styringen i forhold til integration. TeSys D-kontaktoren har fået et nyt udseende og giver dig også en hurtig og enkel opsætning, samtidig med at det har en kompakt størrelse på 45mm og 55mm (40 til 65A) og overholder internationale standarder. Versionerne fra 40 til 65A er udstyret med EverLink, en ny patenteret terminalteknologi, der sikrer en permanent fast tilslutning, selv hvis lederne bevæger sig.... Applications: Industri, infrastruktur, bygninger osv.:, TeSys D-kontaktorer er designet til perfekt integration i styringssystemer, De kan bruges til at lave motorstartere til alle anvendelsesområde....
