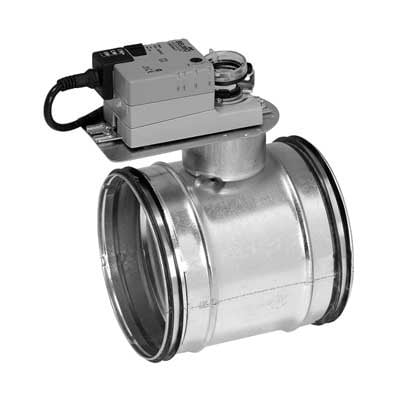

Lindab DTBU motorspjæld til 230Vac og On/Off styring. Med tilslutning til Ø125 mm ventilationsrør eller faconstykker med muffer. Spjældet er, i lukket tilstand, tæthedsklasse 4.
- Varenr.:353967125
- EAN nr.:7319662559577
- Typenr.:255957, DTBU125220
Måske interessant?
Beskrivelse
Bruges til at automatisk regulere luftstrømme i et ventilationssystem, hvor der kræves meget lufttæt afspærring når spjældet er lukket. Spjældet kan styres fra f.eks. CTS anlæg, mere simple ventilationsanlæg eller bare fra en afbryder alt efter hvilken type motor der sidder på spjældet.
Spjældet består af et lige rør med nipler i begge ender, som begge har en forhøjning som sikre at ventilationsrøret ikke bliver skubbet for langt ind over niplen. Spjældet er bygget sådan at der er mulighed for at bruge den i forbindelse med isolerede ventilationssystemer. Spjældkoppen hæver motoren og giver plads til isolering.
Ved udendørs montage skal motoren beskyttes mod direkte UV-bestråling samt regn.
Der findes forskellige motorer til forskellige forsyningsspændinger og styre måder.
F.eks. den simple On/Off styring, hvor motoren enten står stille, åbner eller lukker. Den giver ikke noget feedback om hvor meget eller lidt spjældet er åbnet.
Alternativt kan nævnes modulerende styring, hvor spjældets position styres meget præcist via f.eks. et 1-10V signal.
Se motor oversigt for mere information.
Samlingerne fastgøres med et passende antal selvskærende skruer eller tryktætte popnitter efter Lindabs anvisninger.
- Datablad for Lindab DTBU (202,89 KB)
- Oversigt over Lindab Spjældmotorer (885,22 KB)
- Generalt om spjæld fra Lindab (90,98 KB)
Specifikationer
-
Varenummer:353967125
-
EAN nummer:7319662559577Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Typenummer:255957, DTBU125220Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
-
Diameter:Ø125 mm
-
Dimension - Ød1:Ø125 mm
-
Motortype:LM 230A-F
-
Nippel Ender:2 stk.
-
Spænding:230Vac
-
Styringsform:On/Off
-
Tæthedsklasse - Lukket:4
-
Udførelse:Tæthedsklasse 4
-
Brand:Lindab
