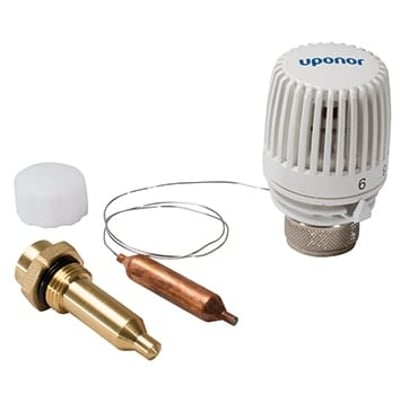

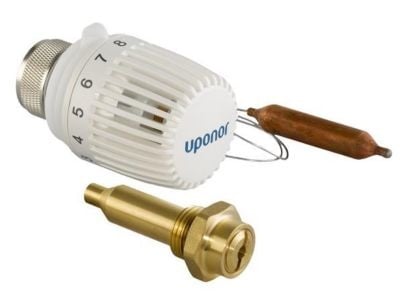

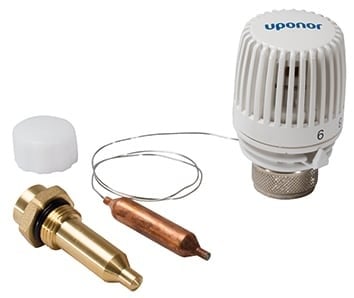

Uponor Fluvia T, termostat med fjernføler og dyklomme (til bl.a. PUSH 23, 22 og 15) – Uponor

Pro 1" fordelerrøret:

Pro 1” fordeleren fra Uponor bruges til at fordele vandet ud i gulvvarmekredsene. Delene er fremstillet hovedsageligt af glasfiberforstærket polyamid og er meget korrisionsbestandige. I fremløbet er der indbygget justeringsventiler til hver kreds, som regulerer flow og trykfald. Disse kan udskiftes med ventiler med flowmåler som gør det endnu nemmere at indregulere anlæget. På returløbet kan der monteres telestater som styres af f.eks. en styreenhed og rumtermostater.

Fordelerrøret kan tilsluttes direkte til en blandesløjfe, men kan også tilsluttes direkte til forsyningen hvis en blandesløjfe ikke er nødvendig ved selve fordeleren.

Opbygning:

Fordeleren er modulart opbygget og sammensættes af flere dele. Som minimum skal der bruges:

• 1 stk. grundpakke: Denne pakke består af 2 stk. tilslutningsrør med omløbere som forbinder resten af fordelerrørene med afspærringsventilerne, 2 stk. termometre der kan monteres på tilslutningsrørene, ophængningsbeslag samt endestykker som afslutter fordelerrørene og er forsynet med ventiler til påfyldning, udluftning, aftapning og bypass kreds.

• 1 sæt med afspæringsventiler: Fordelerrøret startes med disse ventiler, som kommer i et sæt af 2 stk, og forsyningen tilsluttes igennem dem. De giver mulighed for at lukke af gulvvarmesystemet, hvis der skal ændres noget eller udføres vedligeholdelse, uden at alt vand på hele varmeanlæget skal aftappes. De har rørgevindsmuffe på 1".

• 1 sæt med forderrør/afgreninger: I midten findes selve fordelerrøret med afgreningerne til gulvvarmekredsene. De sælges i sæt af to rør, hvor den ene bruges til fremløbet og den anden til returløbet. Findes med forskellige antal afgreninger, og er forsynet med enten Uponors specielle Quick & Easy koblinger eller nipler til eurokonuskoblinger.

Et Pro 1" opbygges således af: afspærringsventil, tilslutningsrør, 1 eller flere afgreninger og til sidst et endestykke. Afspærringsventil, endestykke og afgreninger samles meget let ved at dreje deres nippel og muffe ender sammen. De er forsynet med specielle gevind som ikke kræver at man bruger værktøj til at samle dem. De tætnes af formonterede O-ringe på nippel enderne.

Afgreningerne:

Selve afgreningerne leveres i par bestående af et frem- og et returløb med henholdsvis 1, 3, 4 eller 6 afgreninger. De sammensættes til det ønskede antal kredse opnås. Det samlede antal varmekredse på en fordeler bør ikke overstige 12 stk.

Afgreningerne kommer enten forsynet med Quick & Easy krympkoblinger som skal bruges sammen med Uponors specielle Q&E rør og værktøj, eller med udvendige gevind ender beregnet til eurokonuskoblinger, som er en form for klemringskobling, hvor tætningen i stedet sker ved hjælp af O-ringe. Eurokonuskoblingerne købes ved siden af i den dimension som passer til de valgte rør.

Tilbehør:

Der findes forskelligt tilbehør til Pro 1" fordelerrøret.

Distancestykker:
Disse bruges mellem f.eks. tilslutningsrør og afgreninger eller mellem afgreninger for at give mulighed for at vende de forskellige dele 180 grader i forhold til normalt. Dette giver f.eks. mulighed for at have nogle af afgreningerne til at vende opad, hvis man nu havde nogle gulvvarmerør der kom ned fra loftet fra etagen ovenover. Der skal bruges 2 distancestykker, 1 på hver side, dog kun hvis delene på hver side af stykket der skal vendes 180 grader, vender normalt. Hvis flere "vendte" dele sidder ved siden af hinanden skal der ikke være distancestykker imellem dem.

Ventilindsatse:
Ventilerne i fordelerrørene kan udskiftes, hvis de f.eks. går i stykker, ved brug af de løse ventilindsatse. Der findes også en ventilindsats med indbygget flowmåler som kan erstatte den normale ventil i fremløbet. Denne giver mulighed for at man tydeligt kan se hvor stort flow der er i den pågældende kreds mens man indregulerer den.

Vinklet koblingssæt:
Dette sæt af en kort og lang vinkel indsættes mellem tilslutningsrørene og afgreningerne, og bruges når forsyningen enten kommer nede fra eller oppefra (her skal der bruges distancestykker mellem den vinklede kobling og afgreningen, men ikke mellem koblingen og tilslutningsrøret.), i stedet for at komme fra siden.

Excentriske dobbeltnipler:
Dette sæt af fittings med nipler i begge ender, hvis center er forskudt i forhold til hinanden, kan f.eks. bruges hvis en Push 23A blandesløjfe skal monteres på fordelerrøret. Deres excentriske udforming tillader at de kan nemmere optage unøjagtigheder og ujævnheder som der måtte være mellem blandesløjfes koblinger og afspærringsventilerne. De har en 1" ende som passer i afspærringsventilens muffeende og en ¾ ende hvor f.eks. Push 23A tilsluttes.
