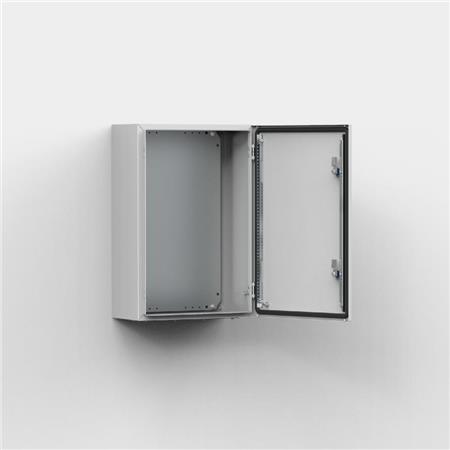

Vægskab, 500x300x210 - Eldon

Materialer og Konstruktion

Dette vægskab fra Eldon er konstrueret af robuste materialer for at sikre lang holdbarhed og pålidelig beskyttelse af det indvendige udstyr. Kabinettet er fremstillet af lakeret stål med varierende tykkelse afhængigt af skabets dybde og dimensioner:

• 1,2 mm til skabe med en dybde på 155 mm
• 1,4 mm til skabe med en dybde på 210 eller 260 mm
• 1,5 mm til skabe med en dybde på 300 eller 400 mm, eller hvis en højde eller bredde er 1000 mm eller større

Flangen er udført i 1,4 mm lakeret stål, mens døren er lavet af 1,2 mm lakeret stål. For skabe med en højde eller bredde på 500 mm eller mere, er døren 1,5 mm tyk, og for skabe med en højde eller bredde på 800 mm eller mere, er døren 2 mm tyk. Monteringspladen er fremstillet af 2 mm galvaniseret stål.

Design og Funktionalitet

Skabets design inkluderer en kantbukket og fuldsvejst konstruktion. Der er fire huller med en diameter på 8,5 mm til vægmontering, udpresset i 20,4 mm diameter × 2 mm forsænkninger for at sikre optimal luftcirkulation bag skabet.

Døren er overflademonteret med en åbningsvinkel på 130°. Skjulte, aftagelige hængsler med låsepind giver mulighed for at montere døren til åbning i enten venstre eller højre side. Indvendige M6 svejsede studse er tilgængelige for montering af dørprofiler MMDP. En opskummet polyurethanpakning i ét stykke sikrer en sikker tætning.

Lås og Sikkerhed

Skabet er udstyret med en nVent HOFFMAN specialdesignet dobbelt-bit 3 mm lås med 90° bevægelse og anti-vibrationsmekanisme. Skabe med en højde på 600 mm til 800 mm har to låse, mens skabe med en højde på 1000 mm og derover har en espagnolette 3-punkts lås. Yderligere paneler kan tilkøbes som tilbehør.

Monteringsplade og Kabelhåndtering

Monteringspladen er markeret lodret med 10 mm intervaller for nem vandret placering af udstyr. Der er huller i top og bund til fastgørelse af kabler. Pladen er fastgjort med M8-skruer, punktsvejset på skabets bagvæg. Alle sider fra 800 mm og opefter er forstærket med bukkede kanter. Ved brug af AMG-tilbehøret kan monteringspladens placering justeres til enhver dybde. En GrandPlate er placeret bagerst i skabet for at lette kablingen på monteringspladen.

Beskyttelse og Finish

Skabet overholder IP 66, TYPE 4, 12 og IK 10 standarder. For udendørs installation anbefales det at bruge et ARF regntag samt 100% polyester lak. Korrosionsbestandigheden bør også tages i betragtning. Finishen er en RAL 7035 struktur pulvermaling.

Levering

Leveringen inkluderer skab med dør og monteringsplade (medfølger ikke til varenumre, der ender på PER5). Monteringsprofiler til to døre medfølger for højder på 600 mm og derover. Der medfølger også kabelforskruningsplade(r) med pakning(er), en 3 mm plastnøgle med to tapper og monteringstilbehør. En metalnøgle medfølger til skabe med en højde på 1000 mm og derover, samt jordingsanordninger.
