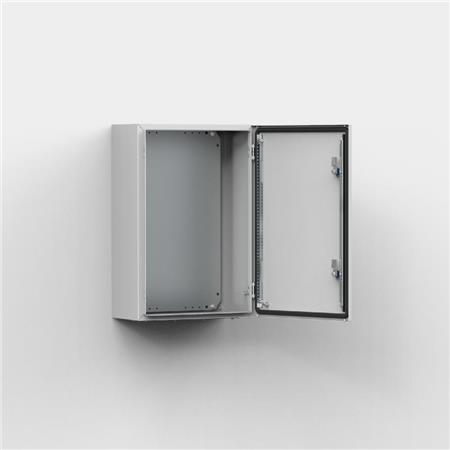

Vægskab Eldon, 600x500x210

Materiale og Konstruktion

Dette vægskab fra Eldon er konstrueret af robuste materialer for at sikre lang holdbarhed og pålitelig beskyttelse af det indvendige udstyr. Kabinettet er fremstillet af lakeret stål, hvor tykkelsen varierer afhængigt af skabets dybde: 1,2 mm til skabe med en dybde på 155 mm, 1,4 mm til skabe med en dybde på 210 eller 260 mm, og 1,5 mm til skabe med en dybde på 300 eller 400 mm. Hvis skabets højde eller bredde er 1000 mm eller større, anvendes også 1,5 mm stål. Flangen er lavet af 1,4 mm lakeret stål, mens døren er udført i 1,2 mm lakeret stål for skabe med en højde eller bredde under 500 mm, 1,5 mm for skabe med en højde eller bredde på 500 mm eller derover, og 2 mm for skabe med en højde eller bredde på 800 mm eller derover. Monteringspladen er fremstillet af 2 mm galvaniseret stål.

Skabets design inkluderer en kantbukket og fuldsvejst konstruktion. Der er fire huller med en diameter på 8,5 mm til vægmontering, udpresset i 20,4 mm diameter × 2 mm forsænkninger, hvilket sikrer god luftcirkulation bag skabets bagside.

Dør og Lås

Døren er overflademonteret og kan åbnes 130°. Den er udstyret med skjulte, aftagelige hængsler med låsepind, som kan monteres til at åbne i enten venstre eller højre side. Indvendige M6 svejsede studse muliggør montering af dørprofiler (MMDP). En opskummet polyurethanpakning i ét stykke sikrer en sikker tætning.

Skabet er udstyret med en nVent HOFFMAN specialdesignet dobbelt-bit 3 mm lås med 90° bevægelse og anti-vibrationsmekanisme. Skabe med en højde på 600 mm til 800 mm har to låse, mens skabe med en højde på 1000 mm og derover har en espagnolette 3-punkts lås. Andre paneler kan tilkøbes som tilbehør.

Monteringsplade

Monteringspladen er markeret lodret med 10 mm intervaller for at lette vandret placering af udstyr. Der er huller i top og bund til fastgørelse af kabler. Pladen er fastgjort med M8-skruer, der er punktsvejset på skabets bagvæg. Alle sider fra 800 mm og opefter er forstærket med bukkede kanter. Ved brug af AMG-tilbehøret kan monteringspladens placering justeres i dybden. GrandPlate er placeret bagerst i skabet for at lette kablingen på monteringspladen.

Beskyttelse og Overflade

Skabet overholder IP 66, TYPE 4, 12 og IK 10 standarder, hvilket sikrer høj beskyttelse mod støv og vand. For udendørs installation anbefales det at bruge et ARF regntag samt 100% polyester lak. Korrosionsbestandigheden bør også tages i betragtning.

Overfladen er behandlet med en RAL 7035 struktur pulvermaling.

Levering

Skabet leveres med dør og monteringsplade (medfølger ikke til varenumre, der ender på PER5). Der medfølger monteringsprofiler til to døre for højder på 600 mm og derover, kabelforskruningsplade(r) med pakning(er), en 3 mm plastnøgle med to tapper og monteringstilbehør. Til skabe med en højde på 1000 mm og derover medfølger en metalnøgle og jordingsanordninger.
