Vægskab, 600x600x300 - Eldon

Materialer og Konstruktion

Dette vægskab fra Eldon er fremstillet af robuste materialer for at sikre lang holdbarhed og pålidelighed. Kabinettet er udført i lakeret stål med varierende tykkelse afhængigt af skabets dybde og dimensioner:

• 1,2 mm til skabe med en dybde på 155 mm
• 1,4 mm til skabe med en dybde på 210 eller 260 mm
• 1,5 mm til skabe med en dybde på 300 eller 400 mm, eller hvis en højde eller bredde er 1000 mm eller større

Flangen er lavet af 1,4 mm lakeret stål, mens døren er udført i lakeret stål med følgende specifikationer:

• 1,2 mm til standarddøre
• 1,5 mm for skabe med en højde eller bredde på 500 mm eller større
• 2 mm til skabe med en højde eller bredde på 800 mm eller derover

Monteringspladen er fremstillet af 2 mm galvaniseret stål.

Skabets body er kantbukket og fuldsvejst, hvilket sikrer en stærk og stabil konstruktion. Der er fire huller med en diameter på 8,5 mm til montering på væggen, udpresset i 20,4 mm diameter × 2 mm forsænkninger for at tillade luftcirkulation bag skabet.

Dør og Lås

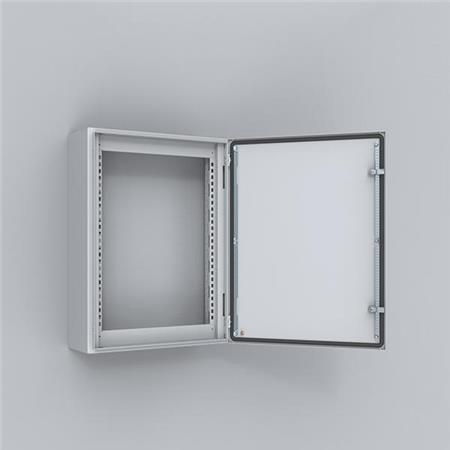

Døren er overflademonteret med en åbningsvinkel på 130°. Den er udstyret med skjulte, aftagelige hængsler med låsepind, som kan monteres til at åbne i enten venstre eller højre side. Indvendige M6 svejsede studse muliggør montering af dørprofiler MMDP. En opskummet polyurethanpakning i ét stykke sikrer en sikker tætning.

Skabet er udstyret med en nVent HOFFMAN specialdesignet dobbelt-bit 3 mm lås med 90° bevægelse og anti-vibrationsmekanisme. Skabe med en højde på 600 mm til 800 mm har to låse, mens skabe med en højde på 1000 mm og derover har en espagnolette 3-punkts lås. Andre paneler fås som tilbehør.

Monteringsplade og Kabelhåndtering

Monteringspladen er markeret lodret med 10 mm intervaller for nem placering af udstyr. Der er huller i top og bund til fastgørelse af kabler. Pladen er fastgjort med M8-skruer punktsvejset på skabets bagvæg. Alle sider fra 800 mm og opefter er forstærket med bukkede kanter. Ved brug af AMG-tilbehøret kan monteringspladens placering justeres i dybden.

GrandPlate er placeret bagerst i skabet for at lette kablingen på monteringspladen.

Beskyttelse og Overflade

Skabet overholder IP 66, TYPE 4, 12 og IK 10 standarderne, hvilket sikrer høj beskyttelse mod støv og vand. Til udendørs installation anbefales brug af ARF regntag samt 100% polyester lak. Korrosionsbestandigheden bør overvejes ved valg af placering.

Overfladen er behandlet med en RAL 7035 struktur pulvermaling.

Levering

Skabet leveres med dør og monteringsplade (medfølger ikke til varenumre, der ender på PER5). Monteringsprofiler til to døre medfølger til skabe med en højde på 600 mm og derover. Kabelforskruningsplade(r) med pakning(er), 3 mm plastnøgle med to tapper og monteringstilbehør medfølger også. En metalnøgle medfølger til skabe med en højde på 1000 mm og derover. Jordingsanordninger er også inkluderet.
