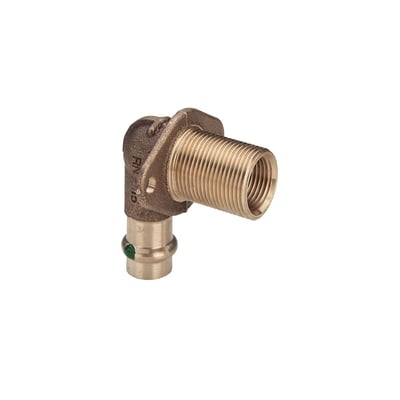

Viega Sanpress væggennemføring, 18 x 1/2 x 3/4 x 65

Viega Sanpress væggennemføring

Viega Sanpress væggennemføring med presfittings af kobber og rødgods, godkendt efter DVGW-arbejdsseddel W 534 med DVGW-godkendelse og rør af kobber iht. DIN EN 1057, iht. DVGW-arbejdsseddel W 392. Egnet til drikkevandsinstallationer iht. DIN 1988. Til formstabile overflademonterede- og indbygningsinstallationer af fordelings- og stigeledninger i Viegas samlede system.

Presfittings

Alle størrelser er med SC-Contur – fittings, der ved en fejl ikke er blevet presset ved monteringen bliver klart synlige ved fyldning af anlægget. SC-Contur er certificeret og opfylder kravene i DVGW-arbejdsseddel W 534, pkt. 12.14, garanteret utæt ved manglende presning. Ved tæthedsprøvninger med vand kan Viega registrere upressede fittings i trykområdet fra 0,1 MPa–0,65 MPa, ved tør tæthedsprøvning med trykluft eller inerte gasser fra 22 hPa–0,3 MPa.

Mærkning

• Grøn prik på prestilslutningen

Pakninger

EPDM, sorte (ethylen-propylen-dien-kautsjuk), op til 110 °C, ikke modstandsdygtige over for kulbrinte-opløsningsmidler, klorerede kulbrinter, terpentin, benzin

Dimensioner/materiale

• Standardstørrelser: d 12, 15, 18, 22, 28, 35, 42, 54 af kobber
• XL-størrelser: d 64,0 af kobber
• XL-størrelser: d 76,1, 88,9, 108,0 af rødgods
• Presfitting med gevindtilslutning af rødgods: d 12-54, 76,1-108,0
• Presfitting med gevindtilslutning af kobber: d 64,0

Anvendelsesområder

• Drikkevand
• Opvarmning/radiatortilslutning
• Regnvand
• Trykluft, inerte gasser
• Kølevandsledninger
• Industri
• Anlægsbyggeri

Specialanvendelser med EPDM-pakning, fra fabrikkens side

• Stationære sprinkler-slukningsanlæg – med VdS-certifikat G 4980009 til størrelserne DN20-DN50 sammen med kobberrør iht. DIN EN 1057 R290 (hårde)

med FKM-pakning (tilbehør)

• Solvarmeanlæg med flade solfangere/vakuum-solfangere
• Fjernvarmeforsynings- og lavtryksdampanlæg

I tilfælde af anvendelse til andre end de beskrevne anvendelsesområder skal der tages kontakt til Viega Service Center for at afstemme materialer.

Driftsbetingelser

Drikkevands-installation

• Driftstemperatur max. 85 °C
• Driftstryk max. 1,6 MPa

Varme-installation

• Driftstemperatur max. 110 °C
• Driftstryk max. 1,6 MPa

Bemærk

Overhold strømningsretningen! Komponenter af kobber må ikke monteres inden forzinkede jernbaserede materialer!

Bemærkning – anvendelsesbegrænsninger drikkevand

Rør og fittings af kobber må kun bruges, hvis pH-værdien for drikkevandet er pH = 7,4, eller hvis den samlede mængde organisk kulstof ikke overskrider TOCmax = 1,5 mg/l ved værdier på pH = 7,0-7,4!

Bemærkning – anvendelsesbegrænsninger varmeanlæg

Overhold VDI 2035 og DIN EN 12828!

Tilladelser

Profipress

• DVGW-reg.-nr. DW-8511AP3139

Profipress XL

• DVGW-reg.-nr. DW-8511AT2347

Anvendelse af presværktøj

Funktionssikkerheden på Viega presfittingsystemer afhænger først og fremmest af, at de presmaskiner og det presværktøj, der anvendes, er i perfekt stand. Til fremstilling af presfittings anbefaler vi derfor at bruge Viega presværktøj og at få dette presværktøj kontrolleret regelmæssigt af autoriserede servicecentre.

Tekniske data

Presfittings og komponenter bliver kontinuerligt forbedret. Ved behov kan de aktuelle Z- og indbygningsmål ses i download-området på Viegas hjemmeside: www.viega.dk

Tilbehør til anvendelse med Easytop-armaturer, se produktområdet afspærringsventiler.
