LK – PL-dåse til pladelofter

PRISGARANTI
Alle varianter er på lager
30+ stk. på lager
Billigste fragt: DAO Pakkeshop 35,00 kr. (leveres i morgen)
Se alle muligheder
MetodePrisLeveres
DAO Pakkeshop35,00 kr.I morgen
GLS Pakkeshop42,00 kr.I morgen
DAO Hjemmelevering45,00 kr.I morgen
GLS Erhverv49,00 kr.I morgen
GLS Hjemmelevering69,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I dag
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
600+ stk. på lager
Billigste fragt: DAO Pakkeshop 35,00 kr. (leveres i morgen)
Se alle muligheder
MetodePrisLeveres
DAO Pakkeshop35,00 kr.I morgen
GLS Pakkeshop42,00 kr.I morgen
DAO Hjemmelevering45,00 kr.I morgen
GLS Erhverv49,00 kr.I morgen
GLS Hjemmelevering69,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I dag
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
10+ stk. på lager
Billigste fragt: DAO Pakkeshop 35,00 kr. (leveres i morgen)
Se alle muligheder
MetodePrisLeveres
DAO Pakkeshop35,00 kr.I morgen
GLS Pakkeshop42,00 kr.I morgen
DAO Hjemmelevering45,00 kr.I morgen
GLS Erhverv49,00 kr.I morgen
GLS Hjemmelevering69,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I dag
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
50+ stk. på lager
Billigste fragt: DAO Pakkeshop 35,00 kr. (leveres i morgen)
Se alle muligheder
MetodePrisLeveres
DAO Pakkeshop35,00 kr.I morgen
GLS Pakkeshop42,00 kr.I morgen
DAO Hjemmelevering45,00 kr.I morgen
GLS Erhverv49,00 kr.I morgen
GLS Hjemmelevering69,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I dag
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
800+ stk. på lager
Billigste fragt: DAO Pakkeshop 35,00 kr. (leveres torsdag d. 7/11)
Se alle muligheder
MetodePrisLeveres
DAO Pakkeshop35,00 kr.Torsdag d. 7/11
GLS Pakkeshop42,00 kr.Torsdag d. 7/11
DAO Hjemmelevering45,00 kr.Torsdag d. 7/11
GLS Erhverv49,00 kr.Torsdag d. 7/11
GLS Hjemmelevering69,00 kr.Torsdag d. 7/11
Direkte levering149,00 kr.I morgen
Click&Collect i Svenstrup (9230)0,00 kr.I morgen
Oplyste datoer gælder ved bestilling inden tirsdag 15.30
Ukendt

Den klassiske orange loftdåse fra Lauritz Knudsen. Bruges til indbygning i pladeloft som f.eks. gips- og rustiklofter. Den findes i 3 forskellige typer med forskellige højder. PL 55/16 og PL 35/16 har aflastning for 8-15 mm kabel, og findes også i vindtæt udgave der bruges når klimaskærmen brydes (husk at tilkøbe vindtæt tætningsring). 16 mm rør tilsluttes ved hjæp af røraflastning. PL 52/20 har plads til både 16 og 20 mm rør samt kabler som aflastes ved brug af kile til PL dåse. På dåsen kan der monteres runde lampeudtag, lampestikkontakter og dæksler.

Den klassiske orange loftdåse fra Lauritz Knudsen. Bruges til indbygning i pladeloft som f.eks. gips- og rustiklofter. Den findes i 3 forskellige typer med forskellige højder. PL 55/16 og PL 35/16 har aflastning for 8-15 mm kabel, og findes også i vindtæt udgave der bruges når klimaskærmen brydes (husk at tilkøbe vindtæt tætningsring). 16 mm rør tilsluttes ved hjæp af røraflastning. PL 52/20 har plads til både 16 og 20 mm rør samt kabler som aflastes ved brug af kile til PL dåse. På dåsen kan der monteres runde lampeudtag, lampestikkontakter og dæksler.

Tilbuddet gælder til og med d. 30-11-2024

Den klassiske orange loftdåse fra Lauritz Knudsen. Bruges til indbygning i pladeloft som f.eks. gips- og rustiklofter. Den findes i 3 forskellige typer med forskellige højder. PL 55/16 og PL 35/16 har aflastning for 8-15 mm kabel, og findes også i vindtæt udgave der bruges når klimaskærmen brydes (husk at tilkøbe vindtæt tætningsring). 16 mm rør tilsluttes ved hjæp af røraflastning. PL 52/20 har plads til både 16 og 20 mm rør samt kabler som aflastes ved brug af kile til PL dåse. På dåsen kan der monteres runde lampeudtag, lampestikkontakter og dæksler.

Bemærk: Vindtæt tætningsring skal købes separat.

Tilbuddet gælder til og med d. 30-11-2024
Varen findes i 5 forskellige varianter.
  • Varenr.:
    1020001745
    1020007516
    1020007529
    1020007532
    1020007545
  • EAN nr.:
    5703302033046
    5703302130127
    5703302130134
    5703302130141
    5703302130158
  • Typenr.:
    1020001745, 182A0221, AAK182A0221
    1020007516, 504R4221, AAK504R4221
    1020007529, 504R4222, AAK504R4222
    1020007532, 504R4223, AAK504R4223
    1020007545, 504R4224, AAK504R4224
SPAR 10%
SPAR 5%
SPAR 5 – 10%på udvalgte varianter
70,00 kr.
31,50 kr.
54,00 kr.
37,05 kr.
60,50 kr.
31,50 kr.
pr. stk. | inkl. moms
inkl. moms fra
Højde
Version
Du skal vælge en variant før du kan lægge i kurven
Produktet findes ikke i denne variant.

Tilbehør

Andre købte også

  1. 1,5 mm² installationsledning (Halogenfri), sort - 100 meter
    308,00 kr.
  2. 1,5 mm² installationsledning (Halogenfri), hvid - 100 meter
    308,00 kr.
  3. 1,5 mm² installationsledning (Halogenfri), rød - 100 meter
    315,00 kr.
  4. Philips Hue udendørs væglampe - Up&Down med White ambiance , GU10, antracit, 170 mm høj - Ledpro
    598,00 kr.
  5. 1,5 mm² installationsledning (Halogenfri), grå - 100 meter
    315,00 kr.
  6. LK – Vindtæt membran til PL-dåse
    8,10 kr.
  7. 1,5 mm² installationsledning (Halogenfri), gul/grøn - 100 meter
    588,00 kr.
  8. 1,5 mm² installationsledning (Halogenfri), blå - 100 meter
    308,00 kr.
  9. 1,5 mm² installationsledning (Halogenfri), brun - 100 meter
    308,00 kr.
  10. Drænrør PVC m. kunststoffilter, 80 mm - 50 meter
    1.969,00 kr.
  11. Relilight gelmuffe V32,5 I2
    80,00 kr.
  12. Slutmuffe rund rustfri BSPP, Diameter udvendig 27mm
    33,00 kr.
  13. VARIO-jordklemme Til armering
    51,00 kr.
  14. LK FUGA – Tud til AIR indstøbningsdåser samt Ø16 eller 20 mm rør
    9,30 kr.
  15. FUGA & OPUS 66/74, Dobbelt tud til indstøbningsdåser, for 16 og 20 mm rør, gul – Lauritz Knudsen
    17,80 kr.
  16. LK FUGA® – Indstøbningsdåse med ekstra dybde (49 mm), 2 modul, gul
    53,00 kr.
  17. LK FUGA – Blænddæksel til 1½ modul Baseline, Softline eller Hardline ramme, ½ modul, lysegrå
    25,00 kr.
  18. LK FUGA – Halvtangent til 16A 1-polet med halvmodul lampe, krone eller dobbelt korrespondance afbryder, 1 modul, lysegrå
    9,60 kr.
  19. 125 mm Bøjning ventilation kort BKL 90°
    156,00 kr.
  20. Lindab endedæksel SKL125 til SR blå plas
    17,80 kr.
  21. Flydende beslag til PL-Dåse
    24,25 kr.
  22. LK – Bærejern til PL-dåse
    24,50 kr.
  23. LK – Afstandsring til PL-loftdåse og PV-vægdåse, udligner fra 6 til 26 mm
    15,50 kr.
  24. Bjerre El – UNI-beslag til LK PL-dåse
    23,75 kr.
  25. LK FUGA – AIR forfradåse (lufttæt), 1 modul, blå
    29,75 kr.
  26. LK – Lampeudtag Ø83 til loft og væg - hvid
    73,35 kr.
  27. 5G1,5 mm² Installationskabel PVC - 50 meter
    600,00 kr.
  28. LK FUGA – Afbryder 1-polet, 1 modul, hvid
    55,00 kr.
  29. LK FUGA – AIR forfradåse (lufttæt), 2½ modul, blå
    61,00 kr.
  30. LK FUGA – Soft 63 lodret design ramme, 2½ modul, hvid + teknisk monteringsramme
    28,00 kr.
  31. Netværkskabel F/FTP folieskærmet inst.kabel, Cat6a, LSZH , 100 meter rulle, hvid
    830,00 kr.
  32. Halogenfri forfradåse til RØR, Ø74 MM
    33,75 kr.
  33. LK FUGA – Soft 63 lodret design ramme, 3 modul, koksgrå
    30,75 kr.
  34. AUTOMATSIKR. IC60N 1P+N 20A C
    157,00 kr.
  35. Kabel N1XZ1-J 5G1,5 HF R100 (tynd Ø9 mm) - 100 meter
    1.528,00 kr.
  36. Hager Kabelkanal LF – Kanalbund med låg, 60 x 60 mm (LF 60060), perlehvid - 2 meter
    235,00 kr.
  37. DELTACO U/UTP Cat6a patch kabel, halogenfri, 10 meter, hvid
    118,00 kr.
  38. Bosch slibeblad Ø125 mm, K120, 5 stk.
    49,00 kr.
  39. LK – Vindtæt tætningsring til PL-dåse
    17,70 kr.
  40. Pkaj 3G1Mm Grå R50 - 50 meter
    435,00 kr.
  41. Nylon reb blå 10mm x 110 meter (395/10,0)
    278,00 kr.
  42. Sikring NH000 35A GG 500V
    35,50 kr.
  43. Fischer UX universalplug 8 x 50 mm, med krave
    76,50 kr.
  44. Dæksel for lampeudtag, WLU Ø80, lysegrå – Wexøe
    34,00 kr.
  45. FUGA, Trykkontakt 'Timer 8A' med automatisk sluk eller kiprelæ funktion, 1 modul, hvid – Lauritz Knudsen
    973,00 kr.
  46. Kabelholder 2031M/15 FS
    13,30 kr.
  47. LK FUGA – Afdækning til impulsgiveren for TOUCH IR med korrespondance, 1 modul, hvid
    89,50 kr.
  48. Downlight sifl/pvc sort 3 G 1,5 mm2 rund - 100 meter
    1.546,00 kr.

Måske interessant?

Beskrivelse

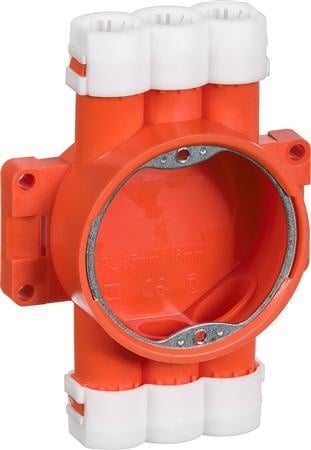

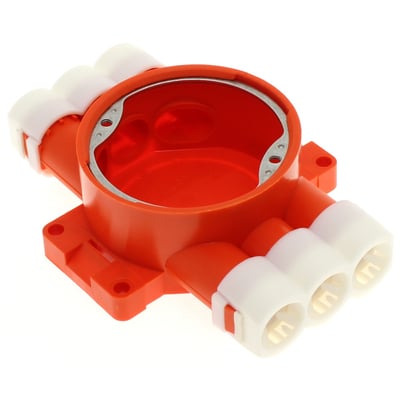

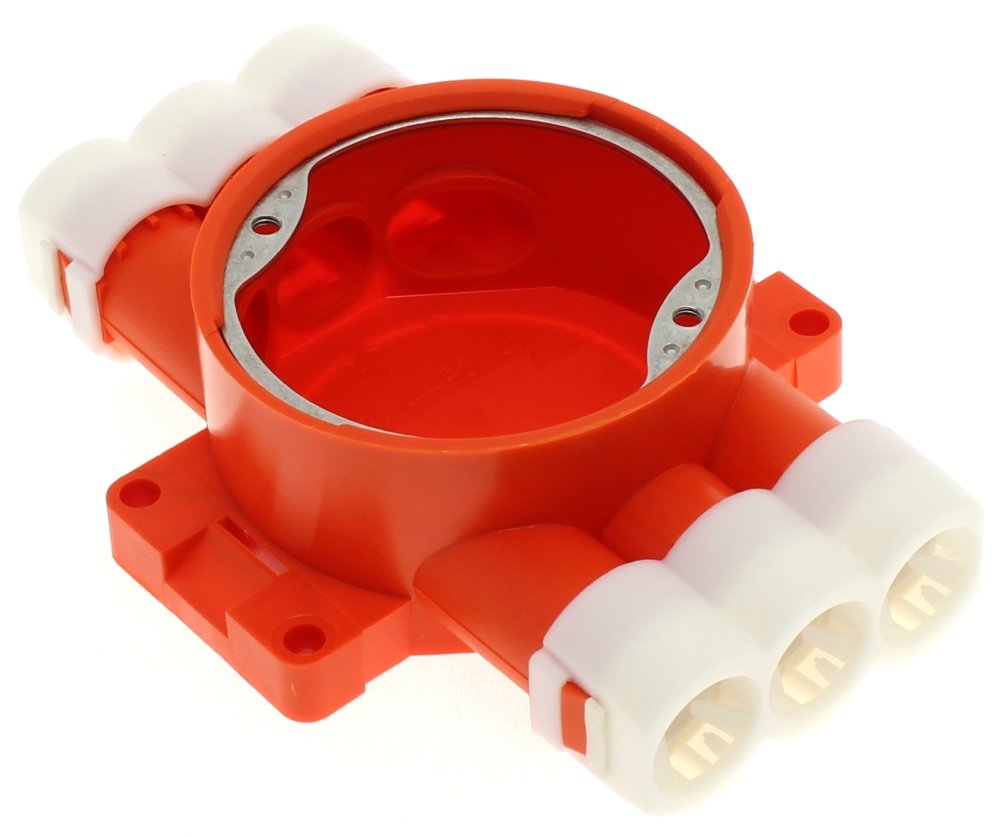

Den orange PL-dåse er brugt i utallige lofter rundt omkring i Danmark. Den bruges som bagdåsen for de runde lampeudtag og lampestikkontakter. Derudover kan den også anvendes ved på- eller indbygning af armatur.

Den anvendes til helt planforsænket indbygning i alle typer pladelofter, gipslofter, listelofter, forsænkede og nedhængte lofter.

PL-dåsen findes i 3 forskellige størrelser. 2 af de 3 størrelser findes både i en vindtæt udgave med formonteret pakning til kabler og røraflastning samt i en normal udgave uden ekstra pakning.

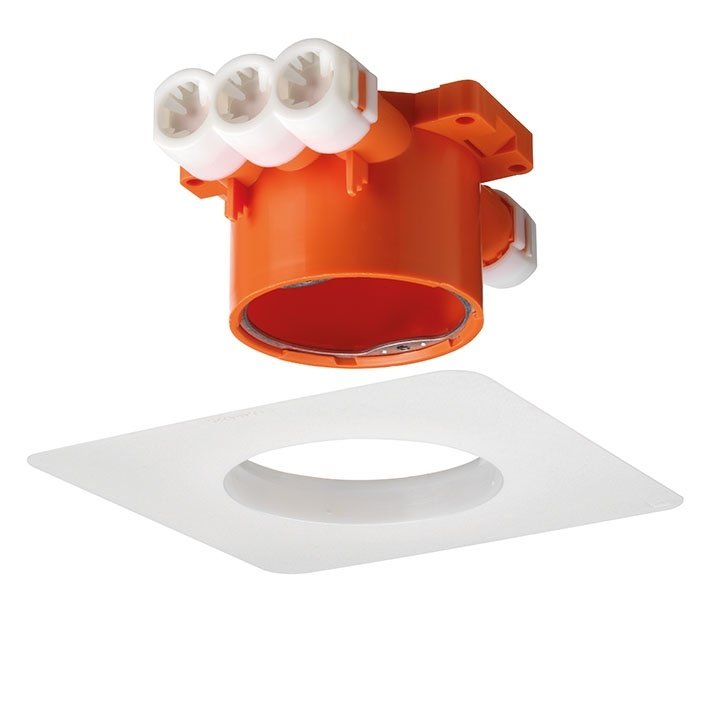

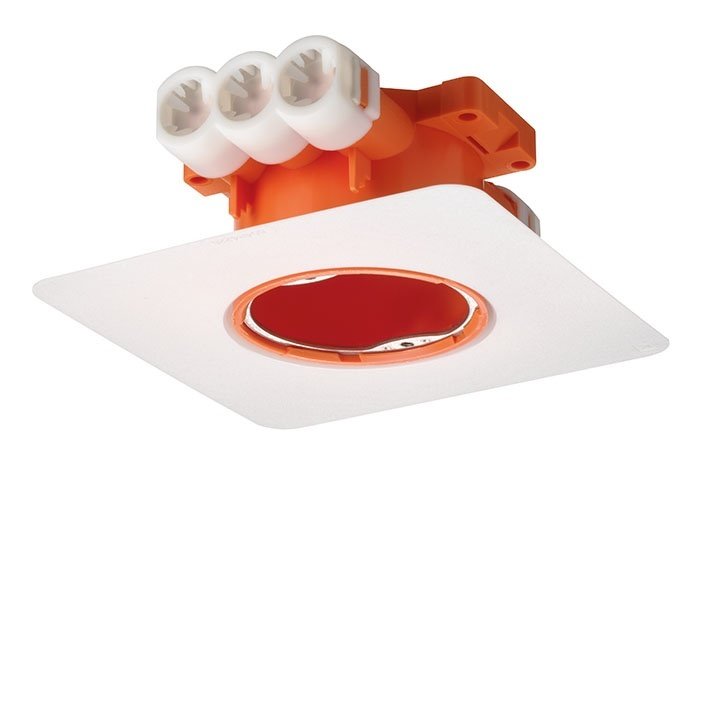

Den vindtætte udgave af PL-loftdåsen er beregnet til brug de steder hvor klimaskærmen (dampspærren) bliver gennembrudt af dåsen. De steder hvor dåsen placeres under klimaskærmen, kan den normale udgave af dåsen bruges. Pakningen som gør PL-dåsen vindtæt, kan også eftermonteres på de ikke vindtætte versioner hvis nødvendigt (dog ikke på PL 52/20).

Alle PL-dåserne passer ned i et hul på 68 mm i diameter. Der skal dog laves et hul på Ø74 mm i forskallingen eller lign. hvis der skal bruges en vindtæt tætningsring sammen med dåsen. Man bør tilstræbe at bruge en Ø68 eller 69 mm hulsav når der skæres hul i luftbeklædning, for at være sikker på at lampeudtag og lign. kan dække hullet efterfølgende.

De 3 størrelser:

  • PL 55/16:
    Den 55 mm højde PL-dåse er det mest brugte af serien. Dåsen er designet sådan at den passer i et 19 mm forskallingsbræt uden at den rager ned under fronten af brættet. Hvis afstandsribben fjernes (se vejledning blandt PDF filerne), kan dåsen tilpasses et 22 eller 25 mm forskallingsbræt. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

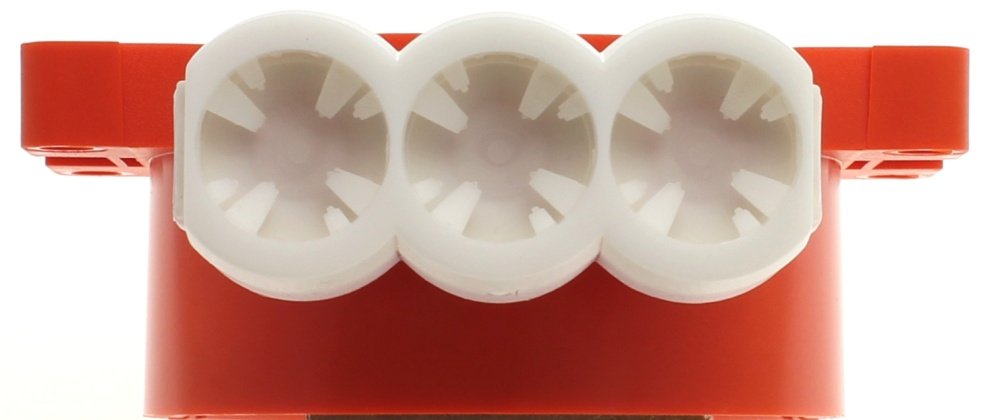

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 55/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 35/16:
    Den 35 mm højde PL-dåse er den laveste loftdåse i serien. Dåsen er specielt velegnet og beregnet til brug ved nedsænkning af lofter, kassettelofter, lofter bestående af 2 lag forskalling (2. lag vinkelret på det første) og montering lige under dampspærren uden at bryde den. (se eksempler i vejledning blandt PDF filerne). Dåsens bund kan også fjernes, så den kan monteres i forlængelse af gamle loftsdåser. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 35/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 52/20 :
    Den 52 mm højde PL dåse er en speciel udgave, som adskiller sig fra de to andre. Den kan bruges til de samme formål som PL 55/16. Den store forskel er, at de 2 andre modeller kun kan bruges til 16 mm rør, hvorimod denne model har indføringer for 4 stk. 20 mm rør samt 2 stk. 16 mm rør. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er ikke forsynet med en tripelaflastning. Er som før nævnt forsynet med 4 stk. tude for 20 mm korrugerede- og almindelige plastrør, samt 2 stk. tude for 16 mm. rør. Rørene bør suppleres og aflastes med clips eller bøjler, så de ikke kan ryge ud af dåsen igen. ). I tudene kan der også aflastes kabler ved hjælp af en kile (se under tilbehør).

    Dåsen leveres med propper i alle indføringerne, som fjernes på de tude som skal bruges.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven

Tilbehør:

Der findes meget vigtigt tilbehør til PL-dåserne. Se i vejledninger blandt PDF filerne, for at se hvordan de forskellige stykker tilbehør skal bruges, og hvilke muligheder der er.

  • Bærejern:
    Bærejernet monteres på PL-dåsen, når den skal "hænge" mellem to stykker forskalling, på siden af et spær eller lign. situationer hvor den ikke sidder fastgjort ned i et Ø68 mm hul.

  • Afstandsringe:
    Der findes flere versioner. Bruges hvis dåsens kant ikke er helt plan med loftets forside, og hvis indsatsens (lampeudtaget osv.) ikke kan nå ind i og slutte tæt til dåsen med sin bagsiden. Afstandsringen sikrer altså at der ikke er "adgang" fra indersiden af dåsen - hvor de elektriske dele er - og ud til brandbare dele som forskalling, isolering, rustik loftsbeklædningen osv. Det er ofte nødvendigt at bruge en afstandsring, for at reglerne i forhold til indkapsling af el-installationen er overholdt.

  • Justerbar afstandsring (kun til PL 55/16 og PL 52/20):
    Bruges til at justere hvor langt PL dåsen "stritter" ud af den forskalling eller loftsbeklædning den monteres i. Den skubbes ned over dåsens runde del inden dåsen monteres i Ø68 mm hullet i forskallingen eller loftsbeklædningen.

  • Vindtæt membran (kun til PL 55/16 og PL 35/16):
    Monteres mellem tripelaflastningen og PL dåsen. Sikre at der er vindtæt mellem kabler og rør (via røraflastningen) og PL-dåsens inderside. Kommer formonteret på de vindtætte udgaver af PL-dåserne.

  • Vindtæt tætningsring (kun til PL 55/16 og PL 35/16):
    Monteres på PL dåsens runde del og giver en flade som kan klæbes fast til klimaskærmen, når denne brydes af PL-dåsen. Bruges kun i forbindelse med dåser som også har den vindtætte membran monteret bag begge tripelaflastninger.

  • Røraflastning (kun til PL 55/16 og PL 35/16):
    Røraflastningen bruges når 16 mm flexrør skal fastgøres til tripelaflastningen på PL-dåsen. Aflastningen skubbes ind på enden af røret, og bagefter trykkes den ind i tripelaflastningen. Husk at bryde en eventuel vindtæt membran først med en skruetrækker.

  • Kile (kun til PL 52/20):
    Bruges til at aflaste kabler i PL 52/20 dåsen.

  • Blændprop til 16 mm tud:
    Bruges til at afblænde 16 mm tude på PL-dåserne, f.eks. hvis tripelaflastningen er fjernet.

  • Magnetsøge system:
    Magnetsøge systemet består af magnet indsatse der klikkes fast i PL dåsen inden loftsbeklædningen kommer foran den, og en magnet søger (almindelige med hul til blyant eller lign., eller supermagnetsøger med stempel), som bruges til at finde indsatsene igen bagefter. Når man fører søgeren rundt i det område på loftet hvor dåsen er, vil man kunne mærke at de to magneter (i indsats og i søgeren) tager fat i hinanden, og på den måde kan man finde centrum af dåsen. Indsatsen har et hul i midten, sådan at der er plads til centerboret på hulsaven.

Find de forskellige nævnte dele samt mere under "tilbehør" længere oppe. Vær opmærksom på at det tilbehør som kun kan bruges til nogle af dåserne, først vises på listen over tilbehør, når denne dåse variant er valgt.

Den orange PL-dåse er brugt i utallige lofter rundt omkring i Danmark. Den bruges som bagdåsen for de runde lampeudtag og lampestikkontakter. Derudover kan den også anvendes ved på- eller indbygning af armatur.

Den anvendes til helt planforsænket indbygning i alle typer pladelofter, gipslofter, listelofter, forsænkede og nedhængte lofter.

PL-dåsen findes i 3 forskellige størrelser. 2 af de 3 størrelser findes både i en vindtæt udgave med formonteret pakning til kabler og røraflastning samt i en normal udgave uden ekstra pakning.

Den vindtætte udgave af PL-loftdåsen er beregnet til brug de steder hvor klimaskærmen (dampspærren) bliver gennembrudt af dåsen. De steder hvor dåsen placeres under klimaskærmen, kan den normale udgave af dåsen bruges. Pakningen som gør PL-dåsen vindtæt, kan også eftermonteres på de ikke vindtætte versioner hvis nødvendigt (dog ikke på PL 52/20).

Alle PL-dåserne passer ned i et hul på 68 mm i diameter. Der skal dog laves et hul på Ø74 mm i forskallingen eller lign. hvis der skal bruges en vindtæt tætningsring sammen med dåsen. Man bør tilstræbe at bruge en Ø68 eller 69 mm hulsav når der skæres hul i luftbeklædning, for at være sikker på at lampeudtag og lign. kan dække hullet efterfølgende.

De 3 størrelser:

  • PL 55/16:
    Den 55 mm højde PL-dåse er det mest brugte af serien. Dåsen er designet sådan at den passer i et 19 mm forskallingsbræt uden at den rager ned under fronten af brættet. Hvis afstandsribben fjernes (se vejledning blandt PDF filerne), kan dåsen tilpasses et 22 eller 25 mm forskallingsbræt. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 55/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 35/16:
    Den 35 mm højde PL-dåse er den laveste loftdåse i serien. Dåsen er specielt velegnet og beregnet til brug ved nedsænkning af lofter, kassettelofter, lofter bestående af 2 lag forskalling (2. lag vinkelret på det første) og montering lige under dampspærren uden at bryde den. (se eksempler i vejledning blandt PDF filerne). Dåsens bund kan også fjernes, så den kan monteres i forlængelse af gamle loftsdåser. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 35/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 52/20 :
    Den 52 mm højde PL dåse er en speciel udgave, som adskiller sig fra de to andre. Den kan bruges til de samme formål som PL 55/16. Den store forskel er, at de 2 andre modeller kun kan bruges til 16 mm rør, hvorimod denne model har indføringer for 4 stk. 20 mm rør samt 2 stk. 16 mm rør. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er ikke forsynet med en tripelaflastning. Er som før nævnt forsynet med 4 stk. tude for 20 mm korrugerede- og almindelige plastrør, samt 2 stk. tude for 16 mm. rør. Rørene bør suppleres og aflastes med clips eller bøjler, så de ikke kan ryge ud af dåsen igen. ). I tudene kan der også aflastes kabler ved hjælp af en kile (se under tilbehør).

    Dåsen leveres med propper i alle indføringerne, som fjernes på de tude som skal bruges.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven

Tilbehør:

Der findes meget vigtigt tilbehør til PL-dåserne. Se i vejledninger blandt PDF filerne, for at se hvordan de forskellige stykker tilbehør skal bruges, og hvilke muligheder der er.

  • Bærejern:
    Bærejernet monteres på PL-dåsen, når den skal "hænge" mellem to stykker forskalling, på siden af et spær eller lign. situationer hvor den ikke sidder fastgjort ned i et Ø68 mm hul.

  • Afstandsringe:
    Der findes flere versioner. Bruges hvis dåsens kant ikke er helt plan med loftets forside, og hvis indsatsens (lampeudtaget osv.) ikke kan nå ind i og slutte tæt til dåsen med sin bagsiden. Afstandsringen sikrer altså at der ikke er "adgang" fra indersiden af dåsen - hvor de elektriske dele er - og ud til brandbare dele som forskalling, isolering, rustik loftsbeklædningen osv. Det er ofte nødvendigt at bruge en afstandsring, for at reglerne i forhold til indkapsling af el-installationen er overholdt.

  • Justerbar afstandsring (kun til PL 55/16 og PL 52/20):
    Bruges til at justere hvor langt PL dåsen "stritter" ud af den forskalling eller loftsbeklædning den monteres i. Den skubbes ned over dåsens runde del inden dåsen monteres i Ø68 mm hullet i forskallingen eller loftsbeklædningen.

  • Vindtæt membran (kun til PL 55/16 og PL 35/16):
    Monteres mellem tripelaflastningen og PL dåsen. Sikre at der er vindtæt mellem kabler og rør (via røraflastningen) og PL-dåsens inderside. Kommer formonteret på de vindtætte udgaver af PL-dåserne.

  • Vindtæt tætningsring (kun til PL 55/16 og PL 35/16):
    Monteres på PL dåsens runde del og giver en flade som kan klæbes fast til klimaskærmen, når denne brydes af PL-dåsen. Bruges kun i forbindelse med dåser som også har den vindtætte membran monteret bag begge tripelaflastninger.

  • Røraflastning (kun til PL 55/16 og PL 35/16):
    Røraflastningen bruges når 16 mm flexrør skal fastgøres til tripelaflastningen på PL-dåsen. Aflastningen skubbes ind på enden af røret, og bagefter trykkes den ind i tripelaflastningen. Husk at bryde en eventuel vindtæt membran først med en skruetrækker.

  • Kile (kun til PL 52/20):
    Bruges til at aflaste kabler i PL 52/20 dåsen.

  • Blændprop til 16 mm tud:
    Bruges til at afblænde 16 mm tude på PL-dåserne, f.eks. hvis tripelaflastningen er fjernet.

  • Magnetsøge system:
    Magnetsøge systemet består af magnet indsatse der klikkes fast i PL dåsen inden loftsbeklædningen kommer foran den, og en magnet søger (almindelige med hul til blyant eller lign., eller supermagnetsøger med stempel), som bruges til at finde indsatsene igen bagefter. Når man fører søgeren rundt i det område på loftet hvor dåsen er, vil man kunne mærke at de to magneter (i indsats og i søgeren) tager fat i hinanden, og på den måde kan man finde centrum af dåsen. Indsatsen har et hul i midten, sådan at der er plads til centerboret på hulsaven.

Find de forskellige nævnte dele samt mere under "tilbehør" længere oppe. Vær opmærksom på at det tilbehør som kun kan bruges til nogle af dåserne, først vises på listen over tilbehør, når denne dåse variant er valgt.

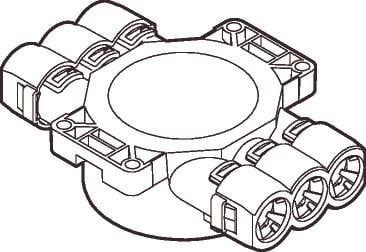

Den orange PL-dåse er brugt i utallige lofter rundt omkring i Danmark. Den bruges som bagdåsen for de runde lampeudtag og lampestikkontakter. Derudover kan den også anvendes ved på- eller indbygning af armatur.

Den anvendes til helt planforsænket indbygning i alle typer pladelofter, gipslofter, listelofter, forsænkede og nedhængte lofter.

PL-dåsen findes i 3 forskellige størrelser. 2 af de 3 størrelser findes både i en vindtæt udgave med formonteret pakning til kabler og røraflastning samt i en normal udgave uden ekstra pakning.

Den vindtætte udgave af PL-loftdåsen er beregnet til brug de steder hvor klimaskærmen (dampspærren) bliver gennembrudt af dåsen. De steder hvor dåsen placeres under klimaskærmen, kan den normale udgave af dåsen bruges. Pakningen som gør PL-dåsen vindtæt, kan også eftermonteres på de ikke vindtætte versioner hvis nødvendigt (dog ikke på PL 52/20).

Alle PL-dåserne passer ned i et hul på 68 mm i diameter. Der skal dog laves et hul på Ø74 mm i forskallingen eller lign. hvis der skal bruges en vindtæt tætningsring sammen med dåsen. Man bør tilstræbe at bruge en Ø68 eller 69 mm hulsav når der skæres hul i luftbeklædning, for at være sikker på at lampeudtag og lign. kan dække hullet efterfølgende.

De 3 størrelser:

  • PL 55/16:
    Den 55 mm højde PL-dåse er det mest brugte af serien. Dåsen er designet sådan at den passer i et 19 mm forskallingsbræt uden at den rager ned under fronten af brættet. Hvis afstandsribben fjernes (se vejledning blandt PDF filerne), kan dåsen tilpasses et 22 eller 25 mm forskallingsbræt. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 55/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 35/16:
    Den 35 mm højde PL-dåse er den laveste loftdåse i serien. Dåsen er specielt velegnet og beregnet til brug ved nedsænkning af lofter, kassettelofter, lofter bestående af 2 lag forskalling (2. lag vinkelret på det første) og montering lige under dampspærren uden at bryde den. (se eksempler i vejledning blandt PDF filerne). Dåsens bund kan også fjernes, så den kan monteres i forlængelse af gamle loftsdåser. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 35/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 52/20 :
    Den 52 mm højde PL dåse er en speciel udgave, som adskiller sig fra de to andre. Den kan bruges til de samme formål som PL 55/16. Den store forskel er, at de 2 andre modeller kun kan bruges til 16 mm rør, hvorimod denne model har indføringer for 4 stk. 20 mm rør samt 2 stk. 16 mm rør. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er ikke forsynet med en tripelaflastning. Er som før nævnt forsynet med 4 stk. tude for 20 mm korrugerede- og almindelige plastrør, samt 2 stk. tude for 16 mm. rør. Rørene bør suppleres og aflastes med clips eller bøjler, så de ikke kan ryge ud af dåsen igen. ). I tudene kan der også aflastes kabler ved hjælp af en kile (se under tilbehør).

    Dåsen leveres med propper i alle indføringerne, som fjernes på de tude som skal bruges.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven

Tilbehør:

Der findes meget vigtigt tilbehør til PL-dåserne. Se i vejledninger blandt PDF filerne, for at se hvordan de forskellige stykker tilbehør skal bruges, og hvilke muligheder der er.

  • Bærejern:
    Bærejernet monteres på PL-dåsen, når den skal "hænge" mellem to stykker forskalling, på siden af et spær eller lign. situationer hvor den ikke sidder fastgjort ned i et Ø68 mm hul.

  • Afstandsringe:
    Der findes flere versioner. Bruges hvis dåsens kant ikke er helt plan med loftets forside, og hvis indsatsens (lampeudtaget osv.) ikke kan nå ind i og slutte tæt til dåsen med sin bagsiden. Afstandsringen sikrer altså at der ikke er "adgang" fra indersiden af dåsen - hvor de elektriske dele er - og ud til brandbare dele som forskalling, isolering, rustik loftsbeklædningen osv. Det er ofte nødvendigt at bruge en afstandsring, for at reglerne i forhold til indkapsling af el-installationen er overholdt.

  • Justerbar afstandsring (kun til PL 55/16 og PL 52/20):
    Bruges til at justere hvor langt PL dåsen "stritter" ud af den forskalling eller loftsbeklædning den monteres i. Den skubbes ned over dåsens runde del inden dåsen monteres i Ø68 mm hullet i forskallingen eller loftsbeklædningen.

  • Vindtæt membran (kun til PL 55/16 og PL 35/16):
    Monteres mellem tripelaflastningen og PL dåsen. Sikre at der er vindtæt mellem kabler og rør (via røraflastningen) og PL-dåsens inderside. Kommer formonteret på de vindtætte udgaver af PL-dåserne.

  • Vindtæt tætningsring (kun til PL 55/16 og PL 35/16):
    Monteres på PL dåsens runde del og giver en flade som kan klæbes fast til klimaskærmen, når denne brydes af PL-dåsen. Bruges kun i forbindelse med dåser som også har den vindtætte membran monteret bag begge tripelaflastninger.

  • Røraflastning (kun til PL 55/16 og PL 35/16):
    Røraflastningen bruges når 16 mm flexrør skal fastgøres til tripelaflastningen på PL-dåsen. Aflastningen skubbes ind på enden af røret, og bagefter trykkes den ind i tripelaflastningen. Husk at bryde en eventuel vindtæt membran først med en skruetrækker.

  • Kile (kun til PL 52/20):
    Bruges til at aflaste kabler i PL 52/20 dåsen.

  • Blændprop til 16 mm tud:
    Bruges til at afblænde 16 mm tude på PL-dåserne, f.eks. hvis tripelaflastningen er fjernet.

  • Magnetsøge system:
    Magnetsøge systemet består af magnet indsatse der klikkes fast i PL dåsen inden loftsbeklædningen kommer foran den, og en magnet søger (almindelige med hul til blyant eller lign., eller supermagnetsøger med stempel), som bruges til at finde indsatsene igen bagefter. Når man fører søgeren rundt i det område på loftet hvor dåsen er, vil man kunne mærke at de to magneter (i indsats og i søgeren) tager fat i hinanden, og på den måde kan man finde centrum af dåsen. Indsatsen har et hul i midten, sådan at der er plads til centerboret på hulsaven.

Find de forskellige nævnte dele samt mere under "tilbehør" længere oppe. Vær opmærksom på at det tilbehør som kun kan bruges til nogle af dåserne, først vises på listen over tilbehør, når denne dåse variant er valgt.

Den orange PL-dåse er brugt i utallige lofter rundt omkring i Danmark. Den bruges som bagdåsen for de runde lampeudtag og lampestikkontakter. Derudover kan den også anvendes ved på- eller indbygning af armatur.

Den anvendes til helt planforsænket indbygning i alle typer pladelofter, gipslofter, listelofter, forsænkede og nedhængte lofter.

PL-dåsen findes i 3 forskellige størrelser. 2 af de 3 størrelser findes både i en vindtæt udgave med formonteret pakning til kabler og røraflastning samt i en normal udgave uden ekstra pakning.

Den vindtætte udgave af PL-loftdåsen er beregnet til brug de steder hvor klimaskærmen (dampspærren) bliver gennembrudt af dåsen. De steder hvor dåsen placeres under klimaskærmen, kan den normale udgave af dåsen bruges. Pakningen som gør PL-dåsen vindtæt, kan også eftermonteres på de ikke vindtætte versioner hvis nødvendigt (dog ikke på PL 52/20).

Alle PL-dåserne passer ned i et hul på 68 mm i diameter. Der skal dog laves et hul på Ø74 mm i forskallingen eller lign. hvis der skal bruges en vindtæt tætningsring sammen med dåsen. Man bør tilstræbe at bruge en Ø68 eller 69 mm hulsav når der skæres hul i luftbeklædning, for at være sikker på at lampeudtag og lign. kan dække hullet efterfølgende.

De 3 størrelser:

  • PL 55/16:
    Den 55 mm højde PL-dåse er det mest brugte af serien. Dåsen er designet sådan at den passer i et 19 mm forskallingsbræt uden at den rager ned under fronten af brættet. Hvis afstandsribben fjernes (se vejledning blandt PDF filerne), kan dåsen tilpasses et 22 eller 25 mm forskallingsbræt. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 55/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 35/16:
    Den 35 mm højde PL-dåse er den laveste loftdåse i serien. Dåsen er specielt velegnet og beregnet til brug ved nedsænkning af lofter, kassettelofter, lofter bestående af 2 lag forskalling (2. lag vinkelret på det første) og montering lige under dampspærren uden at bryde den. (se eksempler i vejledning blandt PDF filerne). Dåsens bund kan også fjernes, så den kan monteres i forlængelse af gamle loftsdåser. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 35/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 52/20 :
    Den 52 mm højde PL dåse er en speciel udgave, som adskiller sig fra de to andre. Den kan bruges til de samme formål som PL 55/16. Den store forskel er, at de 2 andre modeller kun kan bruges til 16 mm rør, hvorimod denne model har indføringer for 4 stk. 20 mm rør samt 2 stk. 16 mm rør. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er ikke forsynet med en tripelaflastning. Er som før nævnt forsynet med 4 stk. tude for 20 mm korrugerede- og almindelige plastrør, samt 2 stk. tude for 16 mm. rør. Rørene bør suppleres og aflastes med clips eller bøjler, så de ikke kan ryge ud af dåsen igen. ). I tudene kan der også aflastes kabler ved hjælp af en kile (se under tilbehør).

    Dåsen leveres med propper i alle indføringerne, som fjernes på de tude som skal bruges.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven

Tilbehør:

Der findes meget vigtigt tilbehør til PL-dåserne. Se i vejledninger blandt PDF filerne, for at se hvordan de forskellige stykker tilbehør skal bruges, og hvilke muligheder der er.

  • Bærejern:
    Bærejernet monteres på PL-dåsen, når den skal "hænge" mellem to stykker forskalling, på siden af et spær eller lign. situationer hvor den ikke sidder fastgjort ned i et Ø68 mm hul.

  • Afstandsringe:
    Der findes flere versioner. Bruges hvis dåsens kant ikke er helt plan med loftets forside, og hvis indsatsens (lampeudtaget osv.) ikke kan nå ind i og slutte tæt til dåsen med sin bagsiden. Afstandsringen sikrer altså at der ikke er "adgang" fra indersiden af dåsen - hvor de elektriske dele er - og ud til brandbare dele som forskalling, isolering, rustik loftsbeklædningen osv. Det er ofte nødvendigt at bruge en afstandsring, for at reglerne i forhold til indkapsling af el-installationen er overholdt.

  • Justerbar afstandsring (kun til PL 55/16 og PL 52/20):
    Bruges til at justere hvor langt PL dåsen "stritter" ud af den forskalling eller loftsbeklædning den monteres i. Den skubbes ned over dåsens runde del inden dåsen monteres i Ø68 mm hullet i forskallingen eller loftsbeklædningen.

  • Vindtæt membran (kun til PL 55/16 og PL 35/16):
    Monteres mellem tripelaflastningen og PL dåsen. Sikre at der er vindtæt mellem kabler og rør (via røraflastningen) og PL-dåsens inderside. Kommer formonteret på de vindtætte udgaver af PL-dåserne.

  • Vindtæt tætningsring (kun til PL 55/16 og PL 35/16):
    Monteres på PL dåsens runde del og giver en flade som kan klæbes fast til klimaskærmen, når denne brydes af PL-dåsen. Bruges kun i forbindelse med dåser som også har den vindtætte membran monteret bag begge tripelaflastninger.

  • Røraflastning (kun til PL 55/16 og PL 35/16):
    Røraflastningen bruges når 16 mm flexrør skal fastgøres til tripelaflastningen på PL-dåsen. Aflastningen skubbes ind på enden af røret, og bagefter trykkes den ind i tripelaflastningen. Husk at bryde en eventuel vindtæt membran først med en skruetrækker.

  • Kile (kun til PL 52/20):
    Bruges til at aflaste kabler i PL 52/20 dåsen.

  • Blændprop til 16 mm tud:
    Bruges til at afblænde 16 mm tude på PL-dåserne, f.eks. hvis tripelaflastningen er fjernet.

  • Magnetsøge system:
    Magnetsøge systemet består af magnet indsatse der klikkes fast i PL dåsen inden loftsbeklædningen kommer foran den, og en magnet søger (almindelige med hul til blyant eller lign., eller supermagnetsøger med stempel), som bruges til at finde indsatsene igen bagefter. Når man fører søgeren rundt i det område på loftet hvor dåsen er, vil man kunne mærke at de to magneter (i indsats og i søgeren) tager fat i hinanden, og på den måde kan man finde centrum af dåsen. Indsatsen har et hul i midten, sådan at der er plads til centerboret på hulsaven.

Find de forskellige nævnte dele samt mere under "tilbehør" længere oppe. Vær opmærksom på at det tilbehør som kun kan bruges til nogle af dåserne, først vises på listen over tilbehør, når denne dåse variant er valgt.

Den orange PL-dåse er brugt i utallige lofter rundt omkring i Danmark. Den bruges som bagdåsen for de runde lampeudtag og lampestikkontakter. Derudover kan den også anvendes ved på- eller indbygning af armatur.

Den anvendes til helt planforsænket indbygning i alle typer pladelofter, gipslofter, listelofter, forsænkede og nedhængte lofter.

PL-dåsen findes i 3 forskellige størrelser. 2 af de 3 størrelser findes både i en vindtæt udgave med formonteret pakning til kabler og røraflastning samt i en normal udgave uden ekstra pakning.

Den vindtætte udgave af PL-loftdåsen er beregnet til brug de steder hvor klimaskærmen (dampspærren) bliver gennembrudt af dåsen. De steder hvor dåsen placeres under klimaskærmen, kan den normale udgave af dåsen bruges. Pakningen som gør PL-dåsen vindtæt, kan også eftermonteres på de ikke vindtætte versioner hvis nødvendigt (dog ikke på PL 52/20).

Alle PL-dåserne passer ned i et hul på 68 mm i diameter. Der skal dog laves et hul på Ø74 mm i forskallingen eller lign. hvis der skal bruges en vindtæt tætningsring sammen med dåsen. Man bør tilstræbe at bruge en Ø68 eller 69 mm hulsav når der skæres hul i luftbeklædning, for at være sikker på at lampeudtag og lign. kan dække hullet efterfølgende.

De 3 størrelser:

  • PL 55/16:
    Den 55 mm højde PL-dåse er det mest brugte af serien. Dåsen er designet sådan at den passer i et 19 mm forskallingsbræt uden at den rager ned under fronten af brættet. Hvis afstandsribben fjernes (se vejledning blandt PDF filerne), kan dåsen tilpasses et 22 eller 25 mm forskallingsbræt. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 55/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 35/16:
    Den 35 mm højde PL-dåse er den laveste loftdåse i serien. Dåsen er specielt velegnet og beregnet til brug ved nedsænkning af lofter, kassettelofter, lofter bestående af 2 lag forskalling (2. lag vinkelret på det første) og montering lige under dampspærren uden at bryde den. (se eksempler i vejledning blandt PDF filerne). Dåsens bund kan også fjernes, så den kan monteres i forlængelse af gamle loftsdåser. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 35/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 52/20 :
    Den 52 mm højde PL dåse er en speciel udgave, som adskiller sig fra de to andre. Den kan bruges til de samme formål som PL 55/16. Den store forskel er, at de 2 andre modeller kun kan bruges til 16 mm rør, hvorimod denne model har indføringer for 4 stk. 20 mm rør samt 2 stk. 16 mm rør. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er ikke forsynet med en tripelaflastning. Er som før nævnt forsynet med 4 stk. tude for 20 mm korrugerede- og almindelige plastrør, samt 2 stk. tude for 16 mm. rør. Rørene bør suppleres og aflastes med clips eller bøjler, så de ikke kan ryge ud af dåsen igen. ). I tudene kan der også aflastes kabler ved hjælp af en kile (se under tilbehør).

    Dåsen leveres med propper i alle indføringerne, som fjernes på de tude som skal bruges.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven

Tilbehør:

Der findes meget vigtigt tilbehør til PL-dåserne. Se i vejledninger blandt PDF filerne, for at se hvordan de forskellige stykker tilbehør skal bruges, og hvilke muligheder der er.

  • Bærejern:
    Bærejernet monteres på PL-dåsen, når den skal "hænge" mellem to stykker forskalling, på siden af et spær eller lign. situationer hvor den ikke sidder fastgjort ned i et Ø68 mm hul.

  • Afstandsringe:
    Der findes flere versioner. Bruges hvis dåsens kant ikke er helt plan med loftets forside, og hvis indsatsens (lampeudtaget osv.) ikke kan nå ind i og slutte tæt til dåsen med sin bagsiden. Afstandsringen sikrer altså at der ikke er "adgang" fra indersiden af dåsen - hvor de elektriske dele er - og ud til brandbare dele som forskalling, isolering, rustik loftsbeklædningen osv. Det er ofte nødvendigt at bruge en afstandsring, for at reglerne i forhold til indkapsling af el-installationen er overholdt.

  • Justerbar afstandsring (kun til PL 55/16 og PL 52/20):
    Bruges til at justere hvor langt PL dåsen "stritter" ud af den forskalling eller loftsbeklædning den monteres i. Den skubbes ned over dåsens runde del inden dåsen monteres i Ø68 mm hullet i forskallingen eller loftsbeklædningen.

  • Vindtæt membran (kun til PL 55/16 og PL 35/16):
    Monteres mellem tripelaflastningen og PL dåsen. Sikre at der er vindtæt mellem kabler og rør (via røraflastningen) og PL-dåsens inderside. Kommer formonteret på de vindtætte udgaver af PL-dåserne.

  • Vindtæt tætningsring (kun til PL 55/16 og PL 35/16):
    Monteres på PL dåsens runde del og giver en flade som kan klæbes fast til klimaskærmen, når denne brydes af PL-dåsen. Bruges kun i forbindelse med dåser som også har den vindtætte membran monteret bag begge tripelaflastninger.

  • Røraflastning (kun til PL 55/16 og PL 35/16):
    Røraflastningen bruges når 16 mm flexrør skal fastgøres til tripelaflastningen på PL-dåsen. Aflastningen skubbes ind på enden af røret, og bagefter trykkes den ind i tripelaflastningen. Husk at bryde en eventuel vindtæt membran først med en skruetrækker.

  • Kile (kun til PL 52/20):
    Bruges til at aflaste kabler i PL 52/20 dåsen.

  • Blændprop til 16 mm tud:
    Bruges til at afblænde 16 mm tude på PL-dåserne, f.eks. hvis tripelaflastningen er fjernet.

  • Magnetsøge system:
    Magnetsøge systemet består af magnet indsatse der klikkes fast i PL dåsen inden loftsbeklædningen kommer foran den, og en magnet søger (almindelige med hul til blyant eller lign., eller supermagnetsøger med stempel), som bruges til at finde indsatsene igen bagefter. Når man fører søgeren rundt i det område på loftet hvor dåsen er, vil man kunne mærke at de to magneter (i indsats og i søgeren) tager fat i hinanden, og på den måde kan man finde centrum af dåsen. Indsatsen har et hul i midten, sådan at der er plads til centerboret på hulsaven.

Find de forskellige nævnte dele samt mere under "tilbehør" længere oppe. Vær opmærksom på at det tilbehør som kun kan bruges til nogle af dåserne, først vises på listen over tilbehør, når denne dåse variant er valgt.

Den orange PL-dåse er brugt i utallige lofter rundt omkring i Danmark. Den bruges som bagdåsen for de runde lampeudtag og lampestikkontakter. Derudover kan den også anvendes ved på- eller indbygning af armatur.

Den anvendes til helt planforsænket indbygning i alle typer pladelofter, gipslofter, listelofter, forsænkede og nedhængte lofter.

PL-dåsen findes i 3 forskellige størrelser. 2 af de 3 størrelser findes både i en vindtæt udgave med formonteret pakning til kabler og røraflastning samt i en normal udgave uden ekstra pakning.

Den vindtætte udgave af PL-loftdåsen er beregnet til brug de steder hvor klimaskærmen (dampspærren) bliver gennembrudt af dåsen. De steder hvor dåsen placeres under klimaskærmen, kan den normale udgave af dåsen bruges. Pakningen som gør PL-dåsen vindtæt, kan også eftermonteres på de ikke vindtætte versioner hvis nødvendigt (dog ikke på PL 52/20).

Alle PL-dåserne passer ned i et hul på 68 mm i diameter. Der skal dog laves et hul på Ø74 mm i forskallingen eller lign. hvis der skal bruges en vindtæt tætningsring sammen med dåsen. Man bør tilstræbe at bruge en Ø68 eller 69 mm hulsav når der skæres hul i luftbeklædning, for at være sikker på at lampeudtag og lign. kan dække hullet efterfølgende.

De 3 størrelser:

  • PL 55/16:
    Den 55 mm højde PL-dåse er det mest brugte af serien. Dåsen er designet sådan at den passer i et 19 mm forskallingsbræt uden at den rager ned under fronten af brættet. Hvis afstandsribben fjernes (se vejledning blandt PDF filerne), kan dåsen tilpasses et 22 eller 25 mm forskallingsbræt. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 55/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 35/16:
    Den 35 mm højde PL-dåse er den laveste loftdåse i serien. Dåsen er specielt velegnet og beregnet til brug ved nedsænkning af lofter, kassettelofter, lofter bestående af 2 lag forskalling (2. lag vinkelret på det første) og montering lige under dampspærren uden at bryde den. (se eksempler i vejledning blandt PDF filerne). Dåsens bund kan også fjernes, så den kan monteres i forlængelse af gamle loftsdåser. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er forsynet med i alt 6 stk. indføringer - 3 på hver side - med påmonteret tripelaflastning, som kan fastholde kabler med en diameter fra 8 til 15 mm.

    16 mm rør tilsluttes og aflastes ved at montere røraflastningen (LK nr. 504R4225 - find den under tilbehør) på rørenden. Herefter trykkes røraflastningens tud ind i tripelaflastningen, og røret vil nu være fastgjort til dåsen.

    Alternativt kan tripelaflastningen fjernes, og så kan 16 mm rør monteres direkte i dåsens tude. Husk at aflaste rørene med clips eller bøjler. Husk at afblænden ubrugte huller med en blindprop. Tripelaflastningen må ikke fjernes når den vindtætte membran bruges.

    PL 35/16 findes også i en vindtæt udgave, med en formonteret vindtætnings membran mellem dåse og tripelaflastningen. Når kabler eller røraflastning skal monteres i dåsen, skal den vindtætte membran gennembrydes inden de monteres. Membranen kan også købes løs og eftermonteres på en ikke vindtæt version, eller udskiftes på en vindtæt version hvis det er nødvendigt. Husk at bruge en tætningsring (se under tilbehør) sammen med en vindtæt version, for at kunne tætne klimeskærmen til dåsen.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven.

  • PL 52/20 :
    Den 52 mm højde PL dåse er en speciel udgave, som adskiller sig fra de to andre. Den kan bruges til de samme formål som PL 55/16. Den store forskel er, at de 2 andre modeller kun kan bruges til 16 mm rør, hvorimod denne model har indføringer for 4 stk. 20 mm rør samt 2 stk. 16 mm rør. I LKs katalog kan man finde vejledning i forhold til maks. belastningen ved forskellige anvendelsesmuligheder.

    Dåsen er ikke forsynet med en tripelaflastning. Er som før nævnt forsynet med 4 stk. tude for 20 mm korrugerede- og almindelige plastrør, samt 2 stk. tude for 16 mm. rør. Rørene bør suppleres og aflastes med clips eller bøjler, så de ikke kan ryge ud af dåsen igen. ). I tudene kan der også aflastes kabler ved hjælp af en kile (se under tilbehør).

    Dåsen leveres med propper i alle indføringerne, som fjernes på de tude som skal bruges.

    PL dåsen opfylder kravene til 850 °C glødetrådsprøven

Tilbehør:

Der findes meget vigtigt tilbehør til PL-dåserne. Se i vejledninger blandt PDF filerne, for at se hvordan de forskellige stykker tilbehør skal bruges, og hvilke muligheder der er.

  • Bærejern:
    Bærejernet monteres på PL-dåsen, når den skal "hænge" mellem to stykker forskalling, på siden af et spær eller lign. situationer hvor den ikke sidder fastgjort ned i et Ø68 mm hul.

  • Afstandsringe:
    Der findes flere versioner. Bruges hvis dåsens kant ikke er helt plan med loftets forside, og hvis indsatsens (lampeudtaget osv.) ikke kan nå ind i og slutte tæt til dåsen med sin bagsiden. Afstandsringen sikrer altså at der ikke er "adgang" fra indersiden af dåsen - hvor de elektriske dele er - og ud til brandbare dele som forskalling, isolering, rustik loftsbeklædningen osv. Det er ofte nødvendigt at bruge en afstandsring, for at reglerne i forhold til indkapsling af el-installationen er overholdt.

  • Justerbar afstandsring (kun til PL 55/16 og PL 52/20):
    Bruges til at justere hvor langt PL dåsen "stritter" ud af den forskalling eller loftsbeklædning den monteres i. Den skubbes ned over dåsens runde del inden dåsen monteres i Ø68 mm hullet i forskallingen eller loftsbeklædningen.

  • Vindtæt membran (kun til PL 55/16 og PL 35/16):
    Monteres mellem tripelaflastningen og PL dåsen. Sikre at der er vindtæt mellem kabler og rør (via røraflastningen) og PL-dåsens inderside. Kommer formonteret på de vindtætte udgaver af PL-dåserne.

  • Vindtæt tætningsring (kun til PL 55/16 og PL 35/16):
    Monteres på PL dåsens runde del og giver en flade som kan klæbes fast til klimaskærmen, når denne brydes af PL-dåsen. Bruges kun i forbindelse med dåser som også har den vindtætte membran monteret bag begge tripelaflastninger.

  • Røraflastning (kun til PL 55/16 og PL 35/16):
    Røraflastningen bruges når 16 mm flexrør skal fastgøres til tripelaflastningen på PL-dåsen. Aflastningen skubbes ind på enden af røret, og bagefter trykkes den ind i tripelaflastningen. Husk at bryde en eventuel vindtæt membran først med en skruetrækker.

  • Kile (kun til PL 52/20):
    Bruges til at aflaste kabler i PL 52/20 dåsen.

  • Blændprop til 16 mm tud:
    Bruges til at afblænde 16 mm tude på PL-dåserne, f.eks. hvis tripelaflastningen er fjernet.

  • Magnetsøge system:
    Magnetsøge systemet består af magnet indsatse der klikkes fast i PL dåsen inden loftsbeklædningen kommer foran den, og en magnet søger (almindelige med hul til blyant eller lign., eller supermagnetsøger med stempel), som bruges til at finde indsatsene igen bagefter. Når man fører søgeren rundt i det område på loftet hvor dåsen er, vil man kunne mærke at de to magneter (i indsats og i søgeren) tager fat i hinanden, og på den måde kan man finde centrum af dåsen. Indsatsen har et hul i midten, sådan at der er plads til centerboret på hulsaven.

Find de forskellige nævnte dele samt mere under "tilbehør" længere oppe. Vær opmærksom på at det tilbehør som kun kan bruges til nogle af dåserne, først vises på listen over tilbehør, når denne dåse variant er valgt.

Specifikationer

  • Varenummer:
    Vælg en variant først
    1020001745
    1020007516
    1020007529
    1020007532
    1020007545
    Værdien af denne specifikation afhænger af den valgte variant.
  • EAN nummer:
    Vælg en variant først
    5703302033046
    5703302130127
    5703302130134
    5703302130141
    5703302130158
    Værdien af denne specifikation afhænger af den valgte variant.
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Typenummer:
    Vælg en variant først
    1020001745, 182A0221, AAK182A0221
    1020007516, 504R4221, AAK504R4221
    1020007529, 504R4222, AAK504R4222
    1020007532, 504R4223, AAK504R4223
    1020007545, 504R4224, AAK504R4224
    Værdien af denne specifikation afhænger af den valgte variant.
    Nogle produkter sælges under flere forskellige type nr., EAN nr. osv.
  • Antal ledningsender i dåse ved montage af lampeudtag:
    Vælg en variant først
    1,5 mm² ledning 20 stk. 2,5 mm² ledning 15 stk
    1,5 mm² ledning 10 stk. 2,5 mm² ledning 6 stk
    Værdien af denne specifikation afhænger af den valgte variant.
  • Bredde:
    Vælg en variant først
    87 mm
    90,5 mm
    Værdien af denne specifikation afhænger af den valgte variant.
  • Dybde:
    Vælg en variant først
    52 mm
    55 mm
    35 mm
    Værdien af denne specifikation afhænger af den valgte variant.
  • Højde:
    Vælg en variant først
    52 mm (PL 52/20)
    55 mm (PL 55/16)
    35 mm (PL 35/16)
    Værdien af denne specifikation afhænger af den valgte variant.
  • Størrelse - Centerafstand monteringshuller:
    Afstanden (center til center) mellem monteringshullerne, som er med M4 gevind og bruges til mont. af lampeudtag mv., er 55 mm.
  • Størrelse - Diameter:
    68 mm
  • Størrelse - Længde:
    Vælg en variant først
    100 mm
    122 mm
    Værdien af denne specifikation afhænger af den valgte variant.
  • Version:
    Vælg en variant først
    Normal version
    Vindtæt version
    Værdien af denne specifikation afhænger af den valgte variant.
  • Brand:
    Lauritz Knudsen

Varianter
